Подсветка кнопок ( узла ) стеклоподъемников

[skela]

подсветка есть, проводов- нет!
http://www.dusterclubs.ru/vb/blog.php?b=78

доработал передние двери. затраты 1 час и 40 рублей
http://www.dusterclubs.ru/vb/showthr...793#post122793

[skela]

пришла на ум интересная вещь. на кнопке стеклоподъемника наверняка есть плюс, и если кинуть туда перемычку, подсветка будет всегда, стоит лишь включить зажигание, независимо от того, включены габариты или нет. но если дорабатывать так, что бы стеклоподъемник работал при выключенном зажигании (иногда двигун заглушил, а окошки то не закрыты и что бы их закрыть надо включить зажигание) такой способ не подойдет. по этому надо определиться, что экономически выгодней, тащить провод или отказаться от работы стеклоподъемника без зажигания

---------- Добавлено в 16:59 ---------- Предыдущее написано было в 16:56 ----------

Сообщение от Владимир Д

Проверьте подсветку в выключателе попогрейки. Спасибо.

проверю. когда буду переносить кнопки на тоннель ручника. в УДОБНОЕ для людей место

[Регресник]

Сообщение от n_dum

У меня возникло желание поставить маааленькую светодиодную лампочку на подсветку ручки открывания двери. Просверлить и вклеить. Питание от блока включения стеклоподъёмников.

Вот видео установки освещения ручки двери на Duster.

[WWS_]

Сообщение от skela

пришла на ум интересная вещь. на кнопке стеклоподъемника наверняка есть плюс, и если кинуть туда перемычку, подсветка будет всегда, стоит лишь включить зажигание, независимо от того, включены габариты или нет. но если дорабатывать так, что бы стеклоподъемник работал при выключенном зажигании (иногда двигун заглушил, а окошки то не закрыты и что бы их закрыть надо включить зажигание) такой способ не подойдет. по этому надо определиться, что экономически выгодней, тащить провод или отказаться от работы стеклоподъемника без зажигания

Вопрос по работе ЭСП без зажигания решается за 5 минут легким движением руки
[Ссылки могут видеть только зарегистрированные пользователи. ]
Реализовано также, очень удобно не надо второй раз ключ вставлять. И выкинуть можно за 5 минут чтобы дилер на ТО не возбухнул.

[skela]

купил отечественный разъем на предмет донорства разъемов. а не тут то было, у рено свои изыски!

[Svarnoi]

Сообщение от skela

купил отечественный разъем на предмет донорства разъемов. а не тут то было, у рено свои изыски!

А не подскажете ли с какой машины колодка с донорскими разъемами???? Буду благодарен за ответ

[skela]

Сообщение от Svarnoi

А не подскажете ли с какой машины колодка с донорскими разъемами???? Буду благодарен за ответ

не знаю. пришел в магазин, выбрал, отдал то ли 25 то ли 35 рублей.

[alex_dir]

Сообщение от Svarnoi

А не подскажете ли с какой машины колодка с донорскими разъемами???? Буду благодарен за ответ

Сам ломал голову и подбирал где взять, а оказалось что все ближе..))
Разъем и контактная группу можно взять от разъемов подключения магнитолы ISO(раздельно разъем для питания и разъем для колонок), продаются в любом автомагазине стоят рублей 40.

Удачи!

[skela]

итак, все реализовано.
затраченного времени 1 час. алгоритм работы: подсветка работает одновременно с зажиганием. достоинства: никаких лишних проводов таскать не надо.
в магазине был куплен донор-какой то разъем с примерно похожими штырьками

извлечены разъемы и пара в буквальном смысле по русски доработана напильником

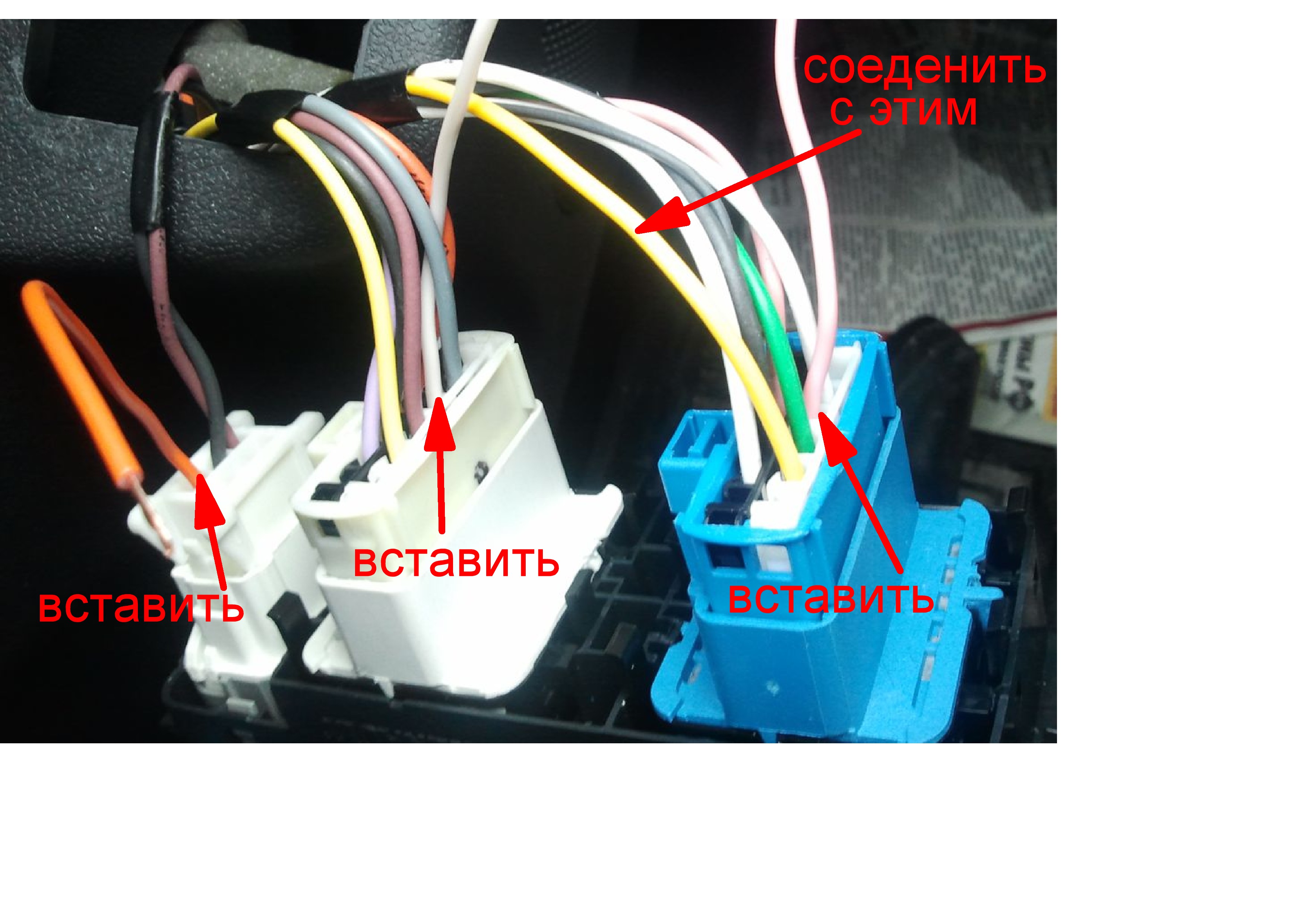

на пассажирском месте и в выключателе блокировки извлеченные донорские разъемы дорабатывать не надо (просто воткнуть и соединить с соседним проводом). на фотке стрелками показаны добавленные провода и жёлтый провод куда они все должны быть подключены (земля в разъемах уже есть).


на пассажирском месте провод кидать на соседний с пустым местом контакт

[KuciiGlaz]

Сообщение от skela

итак, все реализовано.
затраченного времени 1 час. алгоритм работы: подсветка работает одновременно с зажиганием. достоинства: никаких лишних проводов таскать не надо.
в магазине был куплен донор-какой то разъем с примерно похожими штырьками

извлечены разъемы и пара в буквальном смысле по русски доработана напильником

на пассажирском месте и в выключателе блокировки извлеченные донорские разъемы дорабатывать не надо (просто воткнуть и соединить с соседним проводом). на фотке стрелками показаны добавленные провода и жёлтый провод куда они все должны быть подключены (земля в разъемах уже есть).


на пассажирском месте провод кидать на соседний с пустым местом контакт

Не пойму что то, куда оранжевый провод вставляется то? можно простую и подробную схему сделать для всех? Не хотелось бы по неумению сломать ЭСП.

[man_16rus]

Сообщение от KuciiGlaz

Не пойму что то, куда оранжевый провод вставляется то? можно простую и подробную схему сделать для всех? Не хотелось бы по неумению сломать ЭСП.

Я хоть и не дурак вроде но хотелось бы подробный алгоритм действий.
1. снимаем... то то и то то
2. соединяем это и то
3. вставить то сюда
4. нажать там.
Ну реально по картинке запутался...

[skela]

в водительском узле вставляете недостающие провода на места:
стеклоподъемник: А3(2 раза),
блокировка В3,
соединяете вместе и кидаете на желтый. фотка в приличном качестве

[DILAN]

Сообщение от skela

в водительском узле вставляете недостающие провода на места:
стеклоподъемник: А3(2 раза),
блокировка В3,
соединяете вместе и кидаете на желтый. фотка в приличном качестве

подскажи пожалуйста:
как сделать подсветку кнопок водительской двери? просто какие провода(контакты) соединить? или перемычку...
у меня только передние стеклоподъемники и соответственно только синий "клемник". на фото видно, что необходимо вставить провода после зеленого и соединить его с желтым?

[skela]

Сообщение от ark170

А я машинку забираю в субботу. Эта тема с подсветкой прям меня заинтриговала Интересно, на задних дверях аналогично можно сделать?

и на задних можно, ток там цвета проводов наверно другие. на пассажирском переднем я тоже сделал, там пустой разъем соединяешь с соседнем в этом же ряду.

---------- Добавлено в 23:10 ---------- Предыдущее написано было в 23:08 ----------

Сообщение от Джити

Отличная идея. Еще вопрос, а как снимается блок стеклоподъемников?

водительский начинаете тянуть сверху, пассажирский снизу.

[skela]

Сообщение от ruslan287

тоесть надо две перемычки так ведь? белый провод это первая,а оранжевый второй ее соединяем с желтым проводом,не ругайся токо но лучше переспросить.

три перемычки, 1 блокировка, 1 передние , 1 задние. и все три на желтый.

[saygon19]

Сообщение от skela

но я планирую: ДХО, видеорегистратор, задержку отключения стеклоподъемников, предпусковой отопитель, радар детектор.....

А как на счет подсветки пространства под открытыми дверьми с помощью тонкой светодиодной ленты, приклеенной к нижнему торцу этих дверей и загорающейся при открытии, т.е. от дверной кнопки. Но т.к. я еще ждустер, то трудоемкость этих работ оценить не могу, но думаю добираться надо до кнопки с прокладкой провода в общем жгуте от двери к кузову. И стоит ли вообще заморачиваться .....

[U-2]

Я такую ленту, на Сценике2, клеил на боковые зеркала снизу, подключал к салонному свету, очень удобно при открытии авто в тёмное время суток освечивалось пространство около дверей правой и левой.( высмотрел на форде )

[CrankS]

Блокиратор от автофрамосовского авто выглядит так:

там же красуется Made in France

[CrankS]

Провозился часа 2 в гараже и я.
Панелька водительского блока электростеклоподъемников открывается спереди, а все остальные сзади т.к. имеется особенность пазов:

Нумерация контактов у меня оказалась чуть иной (допускаю, что skela опечатался). Итого:
1й провод: Водитель А3
2й провод: Пассажир А3
3й провод: Блокировка В3
4й провод: От А5 водительского
(конечный результат на 1й фото - скручиваем все провода)


Приобрел 3 контакта (нужны только в водительскую дверь)....

т.к. в пассажирские двери поставил перемычку:




P.S. Интересно, что если с водительского отключить задние пассажирские стеклоподъемники, светодиоды там тухнут )

[TwiN]

ребята подскажите пожалуйста...это у меня такая проблемма или у вчех? не горит подсветка стеклоподъемников..хотя светодиоды стоят на месте( в чем может быть проблемма?
