Центральная ниша - штатный монитор 7", CarPc.

[DaveMF]

Дорогие друзья!
Представляю Вашему вниманию мой вариант Android CarPC

Проект давно перешел на более серьезный уровень, применяются новые отладочные платы типа Khadas Vim или Khadas VIM2. Новые видео добавлены в первом посту.
Разработан свой интеллектуальный блок питания ITPS, который управляет всей системой сразу. Реализован глубокий сон на платах Khadas VIM и VIM2, теперь компьютер переводится в сон и выходит из него за 5-6 секунд и сразу готов к использованию.

Все свои переделки сейчас выкладываю и рассказываю на drive2 или VK





Комплектация Radxa PRO:

+ Нажмите здесь, чтобы увидеть скрытый текст

Этапы разработки проходили так:

+ Нажмите здесь, чтобы увидеть скрытый текст

С этого все начиналось:

+ Нажмите здесь, чтобы увидеть скрытый текст

Есть в планах поставить андроид PC в дастер для навигации, просмотра видео, ВИДЕОРЕГИСТРАЦИИ с 3-4 камер 1080p и отображение этого всего на мониторе 7" к которому будут подключены камеры переднего и заднего вида.
Половина компонентов уже есть остальное докупится.
Монитор собираюсь устанавливать в центральную нищу. Есть возможность изготовить на 3Д принтере красивый козырек, но для этого нужно точно замерять все размеры ниши. С помощью линейки не получается учесть все нюансы. Надо либо слепок снимать, либо нести панель на 3Д сканер (сканер тоже имеется, но панель снимать не хочу).
Поэтому вопрос, с помощью чего можно сделать слепок чтобы не испортить панель. Или может у кого есть битая панель от битого дастера, чтобы ее отсканировать на 3д сканере?

Обновление от 10.02.2014

+ Нажмите здесь, чтобы увидеть скрытый текст

Уже работает:

vBulletin [media]

Обновление от 16.02.2014
Снят слепок центральной ниши - верхнего перчаточного ящика.
Обновление от 22.02.2014
ПЕРВЫЙ ТЕСТ-ОТЧЕТ от gagarin74 (работа навигации и общие впечатления)

+ Нажмите здесь, чтобы увидеть скрытый текст

Второй ТЕСТ-ОТЧЕТ от gagarin74 (примерка в авто и демонстрация звонков)

Обновление от 04.04.2014
Первый макет готов, без лицевой накладки
Обновление от 25.04.2014
первый отлитый и обтянутый образец, пока без монитора (еще не пришел) и без передней накладки (будет изготавливаться по монитору который еще не пришел)
Обновление от 11.05.2014
Первая примерка рабочего комплекта на авто, пока без 3g интернета и без интеллектуального блока питания.
Козырек без лицевой накладки.
Панель пока не сверлил, поэтому провода идут спереди в разветвитель прикуривателя.
PS: плафон под камеру заднего вида - моего производства

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 27.05.2014
Модель лицевой накладки готова, скоро будут первые отлитые образцы.
Обновление от 29.05.2014
Отлиты первые лицевые накладки.
Обновление от 31.05.2014
Монитор с козырьком установлен в нишу и проводка прокинута внутри панели.
Обновление от 08.06.2014
Завершена установка полностью собранного CarPC

+ Нажмите здесь, чтобы увидеть скрытый текст

рассказываю как идут провода для carpc

[/COLOR]Демонстрация работы с полностью установленным carpc

Обновление от 15.06.2014
Контроллер монитора перепрошит, реализовано быстрое переключение на КЗВ и куча дополнительных настроек дисплея.

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 22.06.2014
Реализована плавная автоматическую регулировку яркости (точнее подсветки) монитора. Пока тестирую и допиливаю алгоритм.

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 22.08.2014
Первое тестирование ЕМКОСТНОГО сенсора на плате Radxa. Сенсор поддерживает 5 касаний.
Соотношение сторон сенсора 16:10, подходит для экрана 7"1280*800 N070ICG-LD1

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 05.09.2014ЕМКОСТНОЙ сенсор на плате Radxa полностью работает.
Сенсор поддерживает 5 касаний.
Соотношение сторон сенсора 16:10, подходит для экрана 7"1280*800 N070ICG-LD1
Теперь отлажен, оси поправлены, выставлено разрешение 1280*800

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 14.09.2014прототип USB пульта на/под руль к андройду

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 16.09.2014 Собран android 4.4.2. Емкостной тачскрин работает и поддержка USB GPS с автоматической настройкой вшита в ядро. Теперь вручную ничего настраивать не придется если вдруг захочется сделать hardreset.

+ Нажмите здесь, чтобы увидеть скрытый текст

Примерная стоимость изделия по частям написана в составе

Часто задаваемые вопросы:

+ Нажмите здесь, чтобы увидеть скрытый текст

Не глючит?
Тестирую и наблюдаю - катаюсь и смотрю как что работает. На данный момент работает стабильно, все необходимые драйвера и утилиты вшиты в андроид.
Как будет работать зимой, покажет только время. Это не серийное производство, а штучное эксклюзивное изделие, я веду к тому что нужно быть готовым к какой то нештатной ситуации, которую мы вместе будем решать.
Андроид собран лично мной и по Ваше желанию могу изменить некоторые настройки, например логотип при загрузке, вшитые программы.
Все касается только платы radxa.
Гарантия есть?
Девайс достаточно сложный, поэтому я стараюсь все вшить в андроид чтобы никаких дополнительных настроек пользователю делать не пришлось. Гарантия, тут все не так просто, сам покупаю в Китае, гарантия как бы есть (1 год), но как ее получить, вот это вопрос. Вообще плата Radxa и монитор изготавливают очень серьезные компании и качество на высоте.
В общем, от гарантии не отказываюсь, но тут уже индивидуальны подход, если что то действительно начинает сбоить, то я уже буду разбираться с Китайцем, а Вам замена детали.

Состав Android CarPC

+ Нажмите здесь, чтобы увидеть скрытый текст

1. Плата Radxa PRO со специально собранным Android 4.4.2 с вшитыми настройками и драйверами - собственная сборка.

Характеристики платы:
- Процессор ARM Cortex-A9 quad core @ 1.6Ghz;
- Оперативная память 2GB DDR3 @ 800Mhz;
- Память данных 8GB Nand Flash;
- Поддержка карт памяти Micro-SD SDXC up to 128GB;
- Видеопроцессор Mali400-mp4@533Mhz, OpenGL ES 2.0;
- Интерфейсы: HDMI, LAN, Wi-Fi, Bluetooth 4.0, звук (S/PDIF, 3.5mm headphone jack, Mic), USB 2.0 - 2 шт., micro-USB OTG и прочие интерфейсы.

2. ГЛОНАСС/GPS приемник;
3. Дисплей Chi Mai Innolux N070ICG-LD1 (IPS матрица с разрешением 1280х800) с контроллером VS-TY2662-V1 (прошит специальной прошивкой с расширенными настройками, а главное - реализовано быстрое переключение на камеру заднего вида (вместо стандартных 4 секунд!!!));
4. Автоматическая плавная регулировка яркости дисплея в зависимости от освещенности (Автояркость) - собственная разработка;
5. Интеллектуальный блок питания 12В + преобразователь 5В. Принцип работы: включает CarPC когда ключ зажигания в положении ACC, и обесточивает CarPC через 1 минуту, после того как заглушили автомобиль (на случай - если забыли все выключить, само все выключится и не даст аккумулятору разрядится);
6. Емкостной сенсор (поддерживает 5 одновременных касаний) специально под дисплей N070ICG-LD1 + плата переходник (собственная разработка);
7. Дополнительные устройства: микрофон USB + USB хаб на 7 портов + OBDII диагностическое устройство + разветвитель прикуривателя + устройство автоматического включения 3g модема;
8. Кабель тачскрина (собственное изготовление);
9. Корпус под плату radxa, БП и доп.устройства + комплект кабелей и предохранитель + гайки + шайбы + болтики + кнопочки + шурупы + скотч 3М + стяжки + термоусадка и прочие материалы;

Комплект кабелей:
- Кабель HDMI - 3м - 1 шт;
- Кабель USB 2.0 удлинитель 1.8м - 2 шт;
- Кабель OTG miniUSB - 1 шт;
- Кабель аудио 1,8м с двумя miniJack 3.5;
- Кабель переходник HDMI - 0,3м;
- Провод 0,75 кв.мм для подачи сигнала с заднего хода на контроллер монитора и подачи АСС на БП CarPC - 7м;
- Провод 0,75х2 кв.мм для питания монитора - 2м;
- Провод 6 кв.мм для подачи питания с аккумулятора на CarPC - 5м + 1м.
Дополнительные принадлежности:
- Штекер питания монитора;
- Штекер прикуривателя - 2 шт;
- Влаго/пыле защищенная колодка с предохранителем - 1 шт;
- Гофра защитная - 6м;
- Клеммы для подсединения к аккумулятору - 2шт;
- Батарейка CR1220 для часов платы Radxa - 1 шт;
- Разъем питания на кабель для платы Radxa - 1шт.

10. Козырек в коже под монитор - собственная разработка;
11. Камера заднего вида CCD в плафоне со светодиодной подсветкой (плафон собственной разработки) + кабели.

Пункты 4 и 7 необязательные, без них будет все работать, на них можно сэкономить, или купить самим потом.

Т.к. покупалось все в Китае за $, а сейчас с курсом творится что-то непонятное, то часть стоимости напишу в $.
Итак стоимость по пунктам списка:
1. Пункты 1+2+3+5+6+7 выходят 410 $;
2. Пункты 4+8+9 с учетом работы выходят 4ооо руб;
3. Пункт 10 выходит 4ооо руб;
4. Пункт 11 выходит 2ооо руб - стоимость только вместе с CarPC.

Доставка транспортной компанией получится 5оо-1ооо руб

Инструкция по установке в прикрепленных файлах.

[прибалт11]

StasMsk, немного не правильный вопрос.
Тут решается ДВА вопроса:
1. изготовление и продажа желающим козырька ниши БЕЗ электронных девайсов;
2. продажа изготовленного козырька с подобранным электронным девайсом.

Как говорится, кому чего надо....

[ymka-66]

Сообщение от StasMsk

а во сколько обошлось всё это удовольствие
есть вроде готовые устройства со всем фаршем типа таких,ни разу не реклама
http://mydeanshop.ru/MyDean-3157.htm
есть и андроид и винда,навигашка музыка и так далее.

только ценник конский
из китая в 2 раза дешевле купить

[zizigal]

Сообщение от DaveMF

Вот тут все подробно описано

Т.е. тот контроллер, который идет с монитором и со стеклом, подружить с андрейкой низя... Берем только стекло, а родной контроллер фтопку... И лепим контроллер из ардуины... Правильно???

[DaveMF]

Сообщение от zizigal

Т.е. тот контроллер, который идет с монитором и со стеклом, подружить с андрейкой низя... Берем только стекло, а родной контроллер фтопку... И лепим контроллер из ардуины... Правильно???

Да, лепим из ардуины.

[sonaronline]

Сообщение от DaveMF

Это все индивидуальная доработка, Вам самому придется резать и сверлить. Вот правда глубина в козырьке до монитора не больше 2 см, я не думаю что туда что либо войдет.

все, теперь вопросов нет к Вам, раз 2 см, то тогда конечно.

Сообщение от DaveMF

Лучше сделать полку на стекло за зеркало и туда все спрятать...
Надо будет подумать над ее изготовлением...

а вот это интересная мысль насчет полки

---------- Добавлено в 20:33 ---------- Предыдущее написано было в 20:30 ----------

Сообщение от прибалт11

Это все субъективно - отверстия проделать легче, чем потом думать как их закрыть аккуратно.
Вот если я ничего не хочу в козырек больше вставлять, что мне с отверстиями делать? Как их закрывать?
Я думаю, что предлагаться должна некая универсальная конструкция, которую при желании, каждый будет или не будет доделывать под имеющиеся электронные девайсы.

Может я и не прав. Тут решать производителю.

да я полностью согласен, проще всеж таки наверное универсальное сделать ну и пару вариантов, как вроде и предполагается на выбор - с электронной начинкой и без для DIY.

просто некоторые интересовались устройством многое-в-одном), чтобы полностью избавить наконец себя от висящих проводов ведеорегистратора, радара и иже с ними))

[gagarin74]

Сообщение от sonaronline

просто некоторые интересовались устройством многое-в-одном), чтобы полностью избавить наконец себя от висящих проводов ведеорегистратора, радара и иже с ними))

Покой нам только сниться!!!!!

[DaveMF]

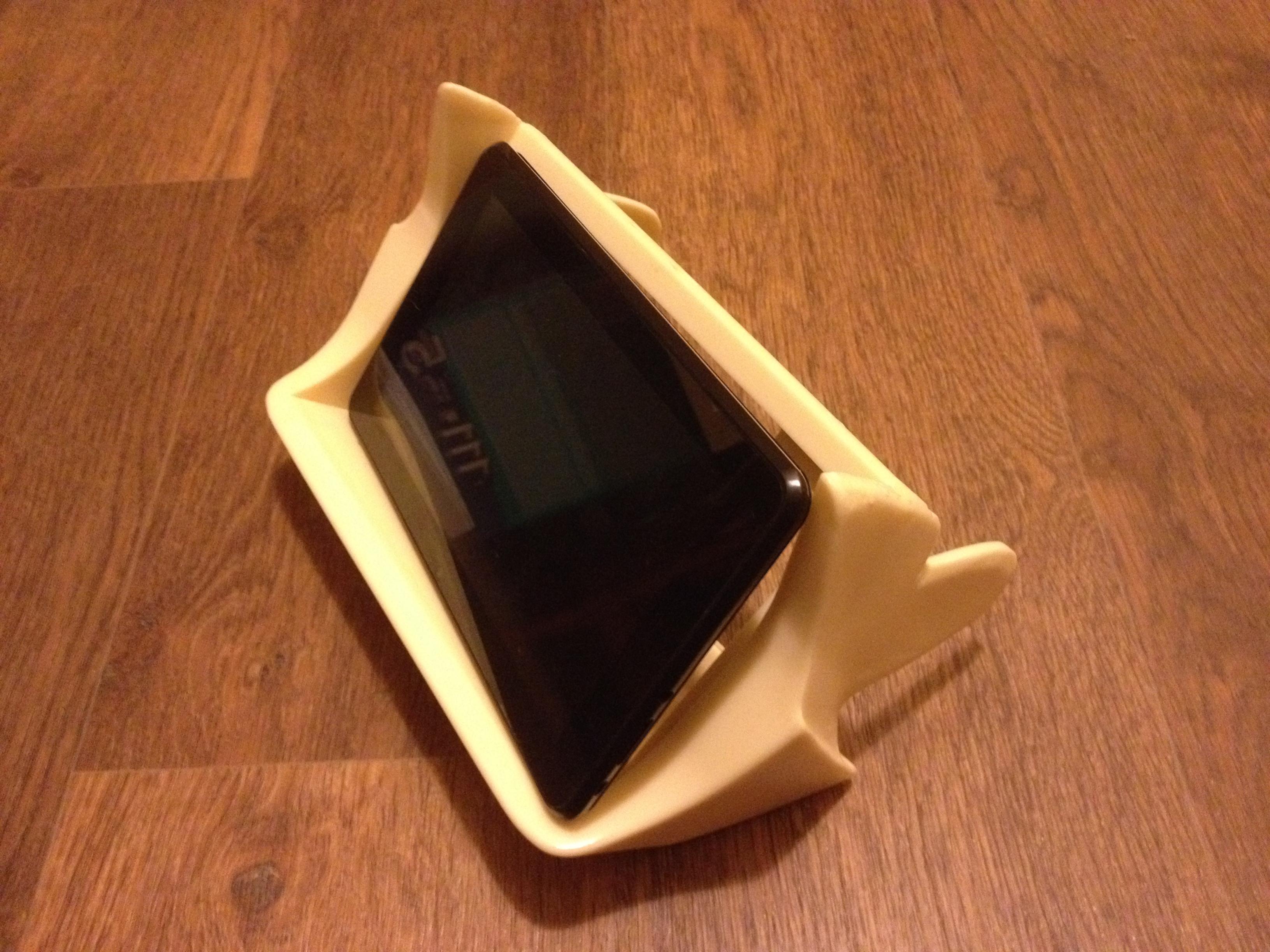

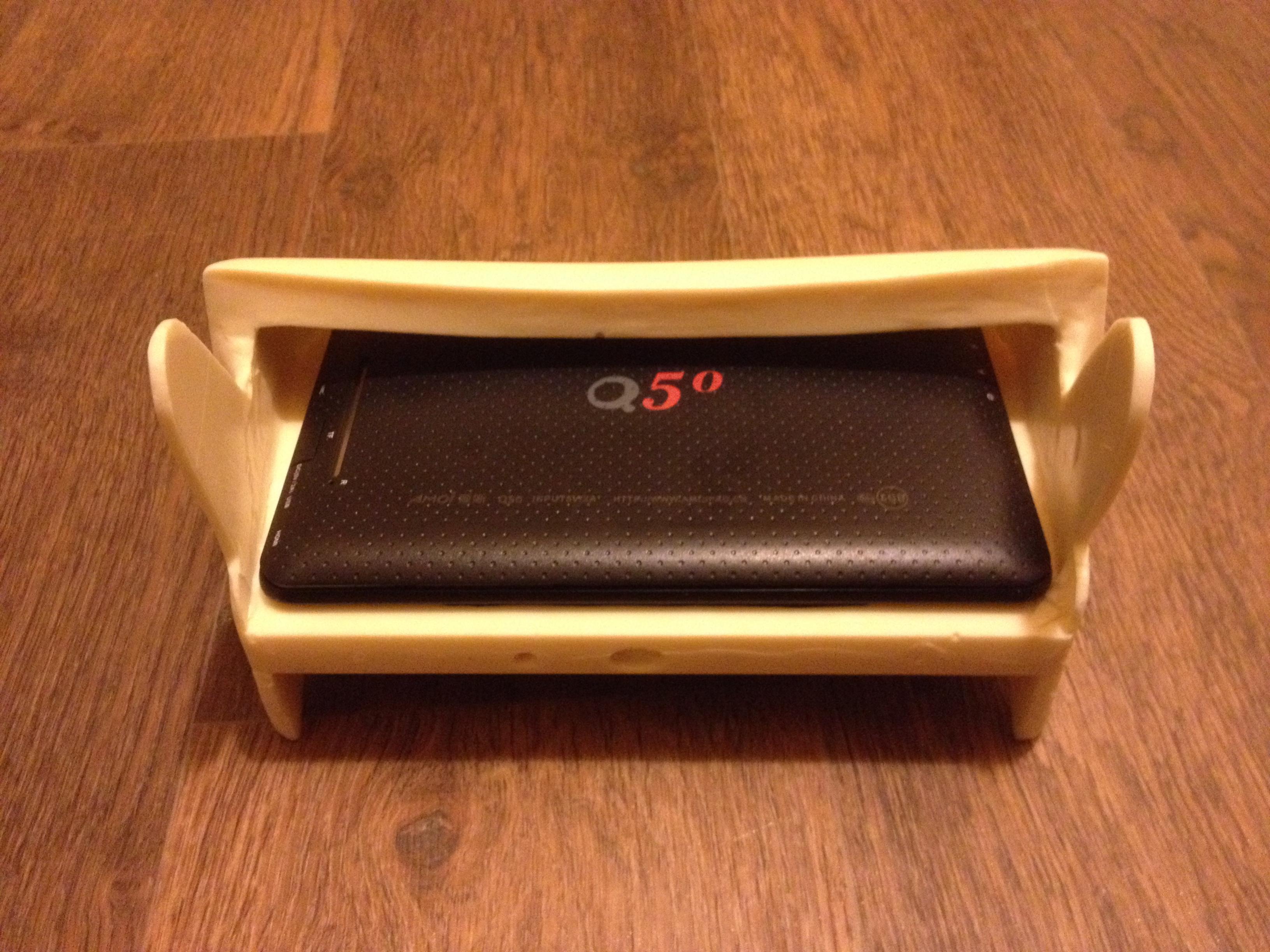

Вчера попался под руку 7 дюймовый планшет, решил его примерить в козырек.
