Термометр внешней и внутренней температуры + вольтметр напряжения бортовой сети

[DaveMF]

Термометр внешней и внутренней температуры + вольтметр напряжения бортовой сети

Данная тема навеяна уже существующей на нашем форуме темой Установка термометра в Дастер где приведено много вариантов исполнения. Я даже пару внешних термометров попробовал, но не устроило то что смотрятся они инородно и сразу видно что не штатно.
Очень понравился вариант вячеслав153, с его позволения приведу фотографию того как он грамотно установил в своем авто

+ Нажмите здесь, чтобы увидеть скрытый текст

С этого все началось

+ Нажмите здесь, чтобы увидеть скрытый текст

Но вот такой я человек, что меня не устроило то что показывается только одна внешняя температура, а хотелось бы видеть еще и внутреннею температуру, да еще бы и напряжение бортовой сети не помешало контролировать. И самое главное чтобы это было установлено как у вячеслав153. Поискав в интернете, не нашел готового решения. Решил, тогда сам попробовать сделать то что хочется.

Видео первой реализации с циклическим переключением значений

Реализация с переключением режимов и яркости с их сохранением(новые надписи в сохранении - видео №2).

Подведу итоги. Что имеем на сегодняшний день (29.03.2015).

Описание и характеристики:

+ Нажмите здесь, чтобы увидеть скрытый текст

Внешний вид:
1. Девайс собранный в размер кнопки заглушки.
2. 4х разрядный семисегментный индикатор красного цвета
3. Кнопка управления(одна) на лицевой панели.

Технические характеристики:
1. микроконтроллер arduino (питание от 5 до 20 вольт - по характеристикам производителя).
2. драйвер дисплея (микросхема ,работает от -40).
3. вольтметр бортовой сети автомобиля (от 0 до 20 В).
4. вход для вольтметра (от 0 до 20 В).
5. термометр внешней температуры (датчик герметичный).
6. термометр внутренней температуры (датчик негерметичный).

Программная реализация:
Настройки и переключения выполняются путем удержания определенного времени кнопки,данные меняются и записываются в энергонезависимую память.

Функционал:
1. Выбор показа Главного экрана при запуске.
2. Выбор яркости индикатора всех параметров.
3. Выбор алгоритма показа (режим "карусель" или принудительным переключением).
4. В "карусели" реализован выбор времени прокрутки показаний от 1 до 7 сек.
5. Предупреждение о критическом понижение (меньше 10В) и повышении (более 17В) напряжения (с возможностью отключения предупреждения).
6. Отключение и добавление активного (пассивного) датчика (показаний)

6.1 Температура внутренняя
6.2 Температура внешняя
6.3 Вольтметр БС
6.4 Вольтметр №2

7. Отображение длительности нажатия кнопки (в секундах).
8. Сброс к заводским настройкам.

Реализованный функционал изделия:

+ Нажмите здесь, чтобы увидеть скрытый текст

1. Режимы работы:
- Экран №1 - Внешняя температура с герметичного датчика. Отображается "-5.7°", т.е. со значком "°" вверху четвертого разряда.
- Экран №2 - Внутренняя температура с НЕгерметичного датчика. Отображается "-5.7с", т.е. со значком "с" внизу четвертого разряда.
- Экран №3 - Напряжение бортовой сети. Отображается "14.4u", т.е. со значком "u" (маленькая u) внизу четвертого разряда.
- Экран №4 - Вольтметр №2. Отображается "14.4U", т.е. со значком "U" (большая U) в четвертом разряде.
- Экран №5 - Режим "КАРУСЕЛЬ" - Все три параметра выводятся друг за другом через каждые N
(число N - задержка показаний регулируется, см. п7) секунды.
Обновление показаний в первых четырех экранах происходит каждую секунду.
2. Смена номера экрана (т.е. переключение на другой параметр) - необходимо нажать на кнопку не дольше 4-х секунд.
После пятого экрана, включается первый и далее по порядку.
3. При удержании кнопки более 1 секунды, на дисплей выводится время удержания кнопки, для удобства настройки устройства.
4. Изменение яркости дисплея. Всего предусмотрено 6 уровней яркости (от 0 до 5 - пять - максимально возможная яркость дисплея).
Для изменения яркости, необходимо нажать и удерживать кнопку 4 секунды (от 4 до 6 секунд).
После отпускания появится надпись с указанием яркости дисплея "LEd0" ... "LEd5".
После пятой яркости, включается нулевая и далее по порядку.
5. Сохранение яркости в память. Чтобы при всех последующих включениях термометра-вольтметра не приходилось каждый раз настраивать нужную Вам яркость,
необходимо сохранить ее в память. Для сохранения текущей яркости, необходимо нажать и удерживать кнопку 6 секунд (от 6 до 8 секунд).
После отпускания появится последовательно две надписи с указанием сохранения и значения сохраненной яркости дисплея "SAUE" "LEd0".
После сохранения, термометр-вольтметр будет включать дисплей на сохраненную яркость.
6. Выбор начального экрана при включении термометра-вольтметра. Можно назначить любой из 5-ти экранов на отображение при включении устройства, для этого необходимо перейти в нужный Вам экран и сохранить его в память. Для сохранения необходимо нажать и удерживать кнопку 8 секунд (от 8 до 10 секунд).
После отпускания появится последовательно две надписи с указанием сохранения и значения сохраненного номера экрана "SAUE" "_1d_".
После сохранения, термометр-вольтметр будет выводить сохраненный дисплей (параметр).
7. Время задержки показаний в режиме "КАРУСЕЛЬ" можно регулировать от 1 до 9 секунд.
Для этого необходимо необходимо нажать и удерживать кнопку от 10 до 12 секунд. (По умолчанию 3 сек.)
8. Для откл/вкл отображения напряжения БС в первые 5 секудн после включения - необходимо нажать и удерживать кнопку от 12 до 14 секунд.
После отпускания появится надпись " on " или " off".
9. Для откл/вкл отображения предупреждения о снижении напряжения БС ниже 10В и превышении 17В - необходимо нажать и удерживать кнопку от 14 до 16 секунд.
После отпускания появится надпись " on " или " off".
10. Любой из экранов можно отключить и включить по мере необходимости.
- Для отключения/включения экрана №1 - необходимо нажать и удерживать кнопку от 16 до 18 секунд.
После отпускания появится надпись "tout" и " on " или " off".
При этом данный параметр не будет отображаться и в режиме "КАРУСЕЛЬ".
- Для отключения/включения экрана №2 - необходимо нажать и удерживать кнопку от 18 до 20 секунд.
После отпускания появится надпись "t in" и " on " или " off".
При этом данный параметр не будет отображаться и в режиме "КАРУСЕЛЬ".
- Для отключения/включения экрана №3 - необходимо нажать и удерживать кнопку от 20 до 22 секунд.
После отпускания появится надпись "U bc" и " on " или " off".
При этом данный параметр не будет отображаться и в режиме "КАРУСЕЛЬ".
- Для отключения/включения экрана №4 - необходимо нажать и удерживать кнопку от 22 до 24 секунд.
После отпускания появится надпись "Uout" и " on " или " off".
При этом данный параметр не будет отображаться и в режиме "КАРУСЕЛЬ".
- Для отключения/включения экрана №5 - необходимо нажать и удерживать кнопку от 24 до 26 секунд.
После отпускания появятся бегущие огни и надпись " on " или " off".
При этом данный параметр не будет отображаться и в режиме "КАРУСЕЛЬ".
11. Если отключили все дисплеи (или первые четыре, и получается в режиме "КАРУСЕЛЬ" нечего отображать),
то раз в 5 секунд зажигаются точки всех разрядов на 3 секунды.
12. Если удержание кнопки было дольше 26 секунд, то на экране появится надпись "Eror".
13. Сброс к заводским настройкам происходит если кнопку зажать более чем на 35 секунд.
Т.е. после 26 секунд появится надпись "Eror", а через 10-15 секупд появится моргающая надпись "dmf".
Как появилась надпись "dmf", отпускаем кнопку, появится надпись "dEF" и настройки сбросятся на заводские.
Заводские настройки:
- включен термометр внешней и внутренней температуры, вольтметр БС, а вольтметр №2 отключен;
- яркость дисплея равна 3;
- активный дисплей 5 -режим "КАРУСЕЛЬ";
- задержка показаний в режиме "КАРУСЕЛЬ" равна 3 секундам;
- отображение в течение 5 сек напряжения БС при запуске;
- режим предупреждения о снижении напряжения в БС (ниже 10 В) включен.

Демонстрация работы предупреждения о снижении напряжения ниже 10В и поднятия выше 17В.
И как можно заметить, на источнике питания дисплей мигает, т.к. идет последовательное включение сегментов индикатора. На термометре-вольтметре стоит драйвер дисплея который включает сегменты одновременно, поэтому дисплей не мерцает.

Готов выслушать Ваши предложения и замечания!!!

[DaveMF]

с сенсорной кнопкой не все так гладко. Когда пальцы сухие, то вообще не срабатывает, оближешь уже лучше... Буду еще думать и в машине прикидывать куда кнопку ставить, с ней надежнее и всегда понятно что нажал или нет.

[dg972]

А если на экран нажимать?

[gagarin74]

получил емкостные датчики-буду пробывать

[DaveMF]

Сообщение от dg972

А если на экран нажимать?

надо попробовать. Панель надо снять и пробовать все варианты...

[READY]

Не по теме, но может , подскажете: существуют ли девайсы с дистационным измерением температуры , с GSM модулем, с выдачей СМС на мобильный телефон? Причем я имею в виду не дорогие охранно-управляющие комплексы со множеством функций, а дешевенькое устройство только с измерением температуры. Нужно для контроля температуры в зимнем саду (оранжерее).

[gagarin74]

Сообщение от READY

Не по теме, но может , подскажете: существуют ли девайсы с дистационным измерением температуры , с GSM модулем, с выдачей СМС на мобильный телефон? Причем я имею в виду не дорогие охранно-управляющие комплексы со множеством функций, а дешевенькое устройство только с измерением температуры. Нужно для контроля температуры в зимнем саду (оранжерее).

Уважаемый,у каждого понятие "не дорогие" и "готовый" своё. Есть конструктор -который позволит Вам ЭТО сделать.Всё зависет от Ваших Желалок. Предварительная цена -3-4 тыс. Самый дорогой модуль в нем это будет GSM модуль.Далее из Вашего ТО, не совсем понятно "дистанционное" измерение.Что вы имеете ввиду ? Блютуз,вайфай,GSM - это все дистанционное!!!! Далее возникает вопрос-на сколько вы хотите сделать "не зависимое" устройство от своего присутствия в машине? Дальше возникает другой вопрос -очко не будет ЖИМ-ЖИМ от дешевого китайского барахла-которое само "удаленно" контролирует
машину ? Дальше ещё больше вопросов!!! Давайте пока остановимся,пока не ответили на эти

[HID]

gagarin74, там речь не о машине была, а об оранжерее...
READY, смотрите в сторону погодных станций с беспроводными датчиками

[gagarin74]

Сообщение от HID

gagarin74, там речь не о машине была, а об оранжерее...
READY, смотрите в сторону погодных станций с беспроводными датчиками

Один хер.Какая разница где и что мерить Принцип один и тот же. В машине стекло грохнули -СМС. Кактус завял -СМС. Датчики только разные, а логика весде одна. Событие-действие. Я бы реально посоветовал или купить уже готовое, но наверное дороговато или самому пилить(больше возможностей настроек под себя)!!!!
ОЗНАКОМЬТЕСЬ -может что то для себя присмотрите. Лично я в данный момент застрял на ВЕБ интерфейсе.Ну и плюс сама логика хромает для моих желалок.Очень долго разогреваются теплые полы.Включать от домофона смысла нет,не успевают нагреться до поднятия в квартиру -но это только мои поверхностные тараканы Автополивалка -то же для меня не актуальна-все цветы разные.Это хорошо поле с помидорами поливать

[gagarin74]

Сообщение от gagarin74

получил емкостные датчики-буду пробывать

Короче мужики-жопа!!!!
вот эта фигня, и вот эта то же фигня в итоге за 500 ре -могу точно сказать что это ФИГНЯ. Не повторяйте мои "подвиги". Через наличник не работает (это если кто для дома что задумал), через 2 мм пластик не работает.Срабатывает только при прикосновение.Через ватман сложенный в двое -не работает!!!!Видео не снимал -поверьте на слово.
Думаем дальше.Может датчик удара прикрутить?-ипанул по панели показатели поменялись

P.S. Я то особо не переживаю по поводу кнопки,у меня показатели переключаются через блютуз Просто за державу обидно.Вот и помогаю чем могу.

[DaveMF]

Сообщение от READY

Не по теме, но может , подскажете: существуют ли девайсы с дистационным измерением температуры , с GSM модулем, с выдачей СМС на мобильный телефон? Причем я имею в виду не дорогие охранно-управляющие комплексы со множеством функций, а дешевенькое устройство только с измерением температуры. Нужно для контроля температуры в зимнем саду (оранжерее).

Вот сделай сам называется...
http://arduino.ru/forum/proekty/gsm-monitor-dlya-dachi

[hegner]

DaveMF, дружище скинь схему и прошивку тоже себе хочу сделать ,красиво смотрится с жк не сравнить.

[gagarin74]

Сообщение от hegner

DaveMF, дружище скинь схему и прошивку тоже себе хочу сделать ,красиво смотрится с жк не сравнить.

как то так не красиво

[DaveMF]

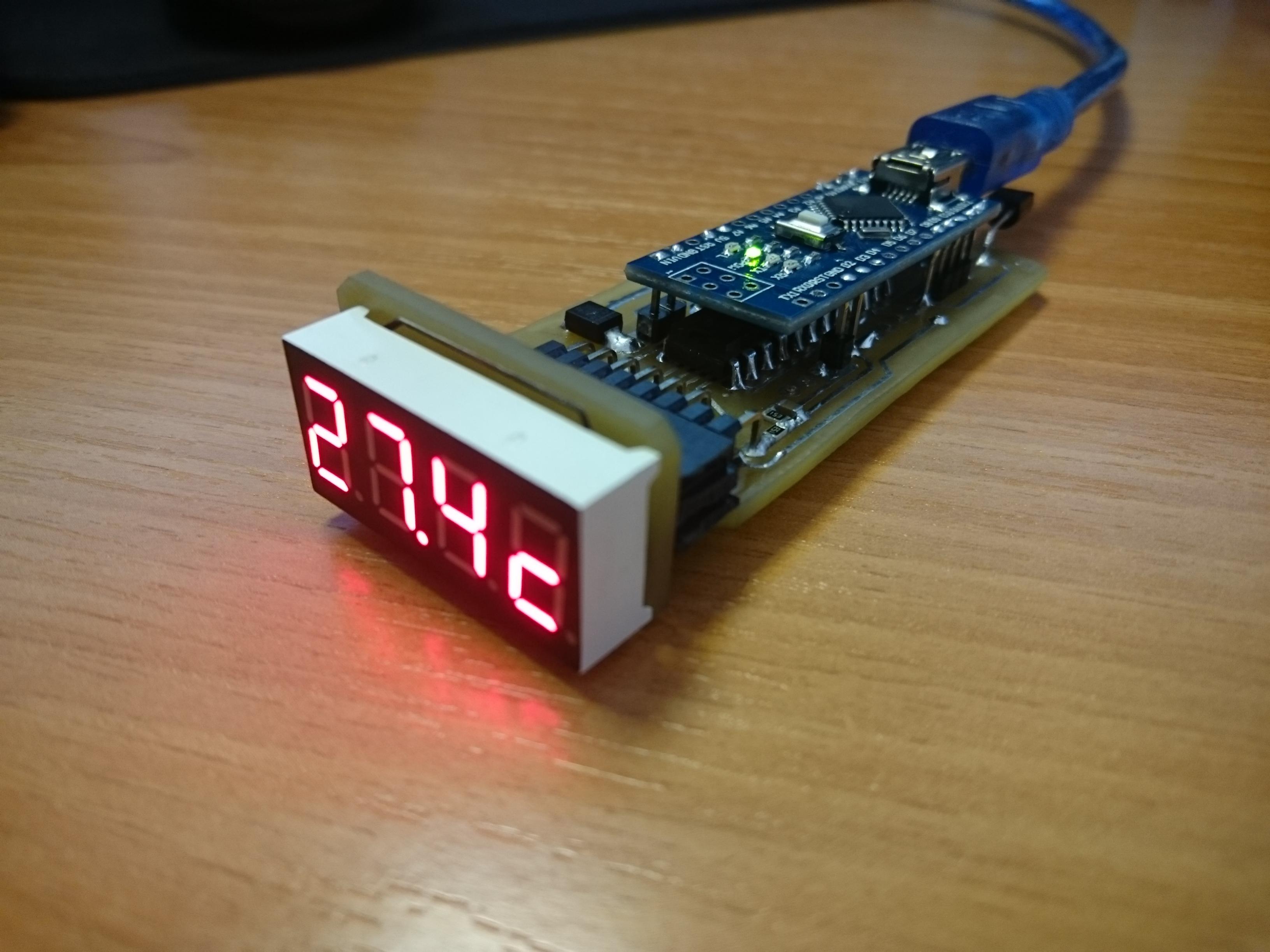

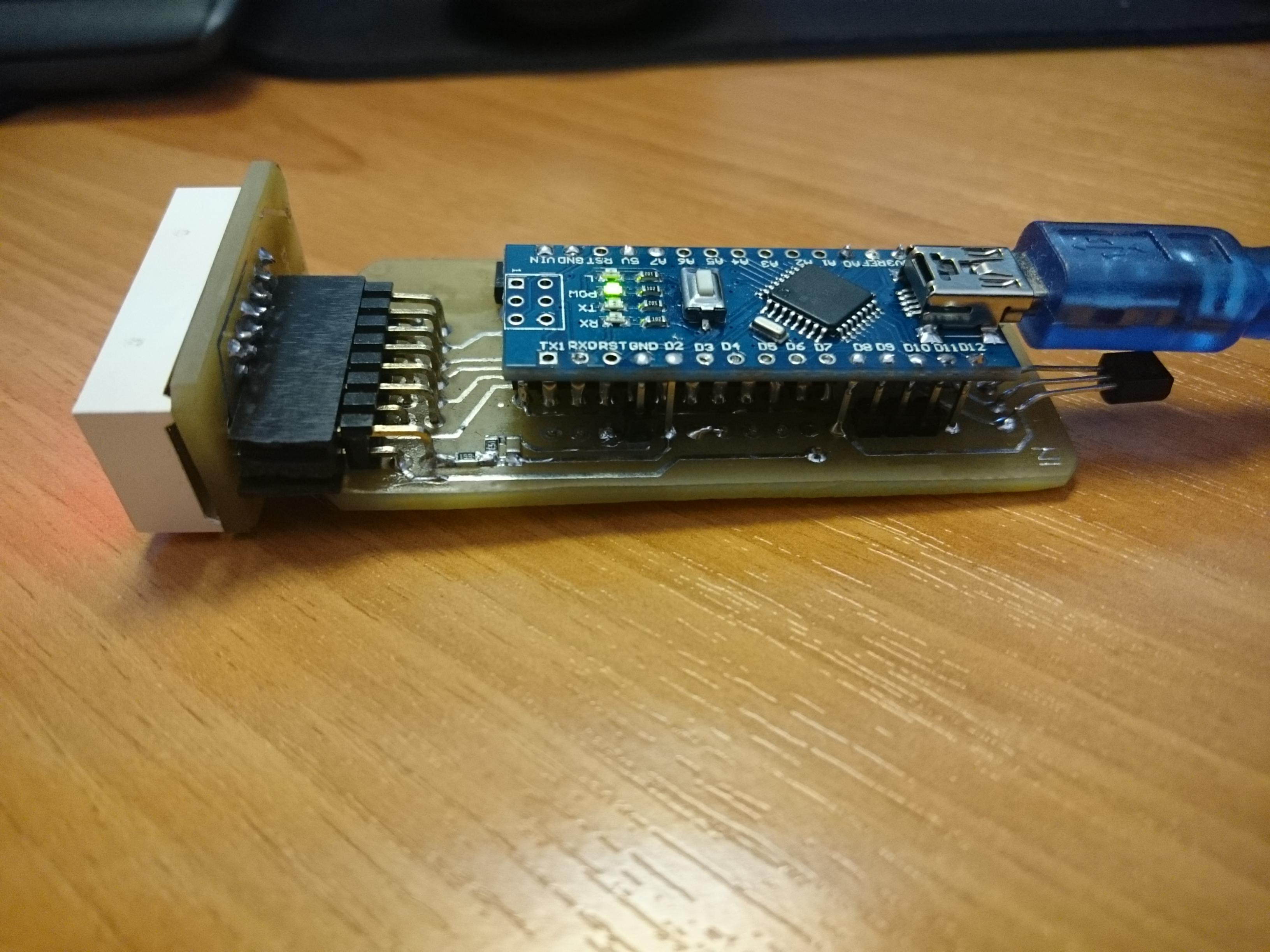

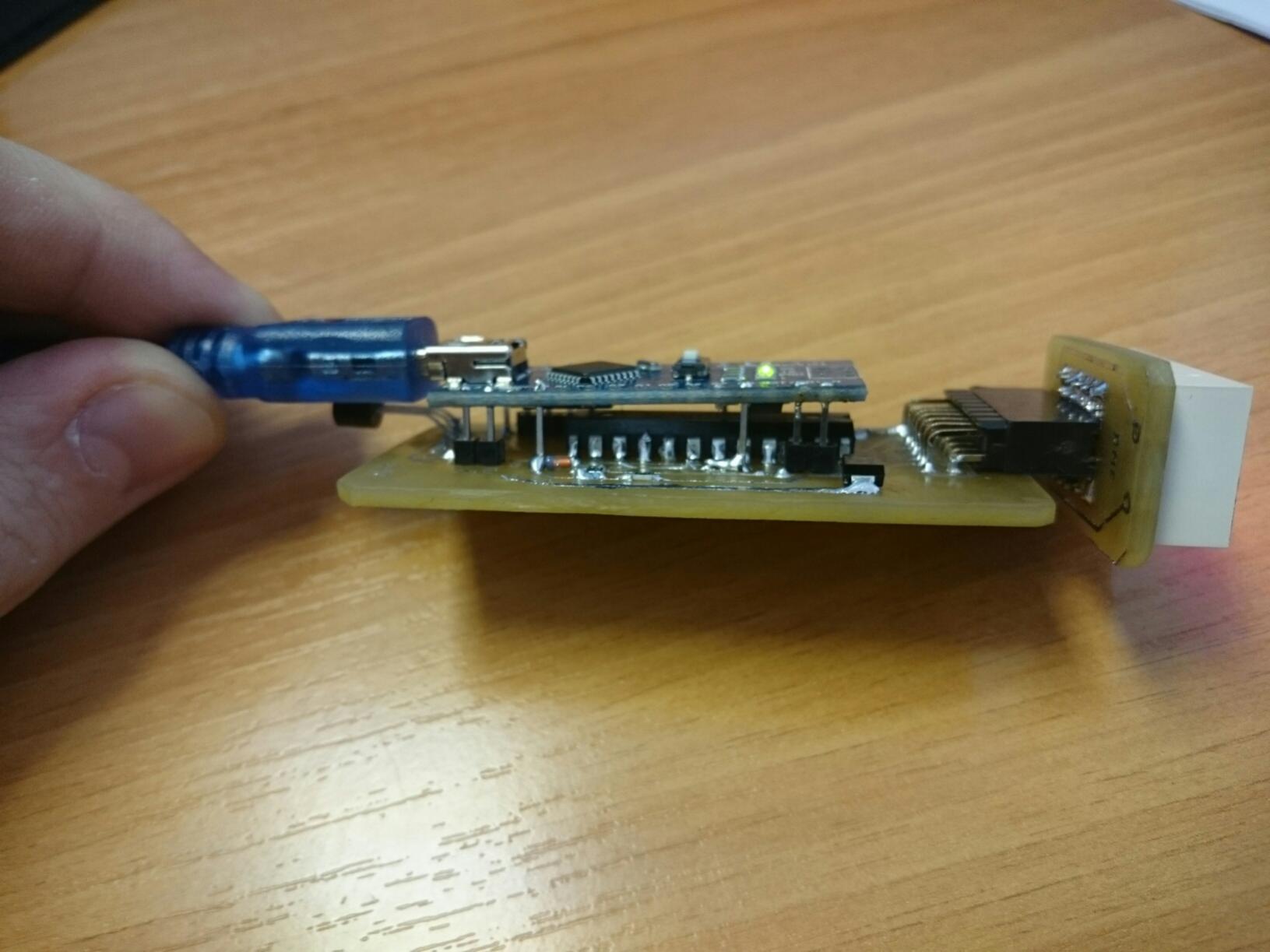

Сделал первый образец термометра, конечно не без косяков, но они выявлены и печатка доработана.

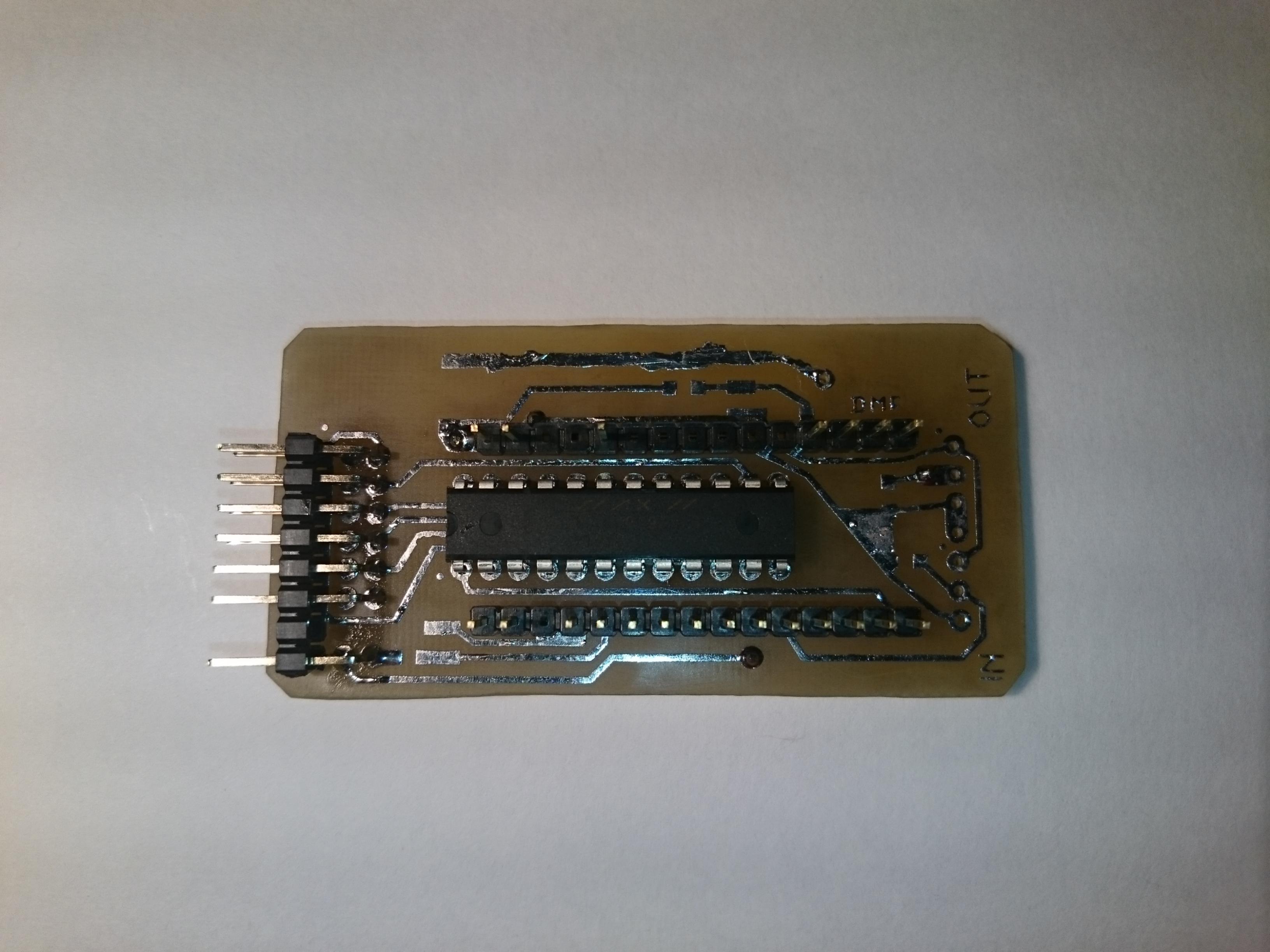

Драйвер дисплея, там под ардуинкой который, имеет исполнение на -40 градусов.

[Ворчун2014]

И какова приблизительная цена вопроса? За разумные деньги подписался бы ...

[DaveMF]

Точно сказать не получится, еще корпус не сделан. И детали постоянно дорожают из-за курса. Думаю что выйдет в диапазоне 15оо-2ооо.

[CaptZ]

Сообщение от Ворчун2014

И какова приблизительная цена вопроса? За разумные деньги подписался бы ...

+ 1

[Ворчун2014]

Сообщение от DaveMF

Точно сказать не получится, еще корпус не сделан. И детали постоянно дорожают из-за курса. Думаю что выйдет в диапазоне 15оо-2ооо.

За термометр?!

[DaveMF]

3 в 1, термометр внутренней, внешней температуры и вольтметр бортовой сети.

[gagarin74]

Кину 5 копеек.
1 Ну это во первых не термометр.А некое более сложное устройство.
2 Делается персонально для дастера(и с большим учетом изложенных тут идей)
3 Хотите более дешевый -закупайте комплектующие сами,отправляйте в Нижний.
4 Человек озвучил ту цену ,которую он посчитал нужной ,покупать насильно ни кто ни кого не заставляет(да и речи пока о продаже нет и не будет ещё месяц как минимум,что будет с рублем в мае даже наверное наш дядя Вова президент не знает.)
5 Автор все свои проекты делает в первую очередь для себя!!!!! Единственная отличительная черта -в совокупе с Нашими пожеланиями,если они не критичны для автора.

P.S. просмотрел кучу всяких термометров и вольтметров и для "дастера" то же. Но функционал описанный в шапке автора я и близко не нашел.
Так же ,ВЫ не забывайте что в "термометр" по сути вставляется микрокомпьютер!!!! Как(чем) вы его загрузите (эксплуатация),зависит от Вашей фантазии и желания.Вы вообще вкурсе что если Вы к нему докупите модуль распознавания речи то переключение показаний можно реализовать вашим голосом ИТД ИТП!!!! УСПЕХОВ!!!!

[BroVAD]

DaveMF, я бы взял) Особенно если будет дешевле 1500
Корпус... В термоусадку его и все тут)
Градусы он показывает как на фото: 27,4 "с" - может лучше задействовавать верхнюю часть "восьмерки" - типа градус
