Доработка переключателя дворников

[skela]

Данный материал представлен ИСКЛЮЧИТЕЛЬНО для НЕ КОММЕРЧЕСКОГО использования.
Любое использование изложенных здесь идей,
технологий, схемных решений, связаных с получением выгоды,
без согласования с автором ЗАПРЕЩАЕТСЯ.

Итак, к чему стремимся, или же как это выглядит в живую,
Воплощение соклубника БерСер:


Что для этого надо сделать:
снять подрулевой переключатель дворников.



разбираем





нас интересует стопор, в который упирается рычаг




срезаем стопор на ширину примерно 1 мм
Это самая трудоемкая часть операции. я резал на фрезерном, но это можно сделать и стамеской.
главное- никуда не спешить!!!



берем микропереключатель



ставим его так, чтобы толкатель микрика был на линии удаленного материала.
при нажатии рычага вверх срабатывает микрик, при отпускании рычаг сам возвращается в положение ноль



все фиксируем термоклеем






далее надо разрезать латунную перемычку, и на её место припаять резистор.
в моем случае 1 ком.







подключение согласно схемы.

в моем случае - эксперементальный вариант, провода торчат на ружу,
но можно сделать так, что выключатель внешне ничем не будет отличаться от оригинального.
и самое главное, к проводке подключаться не надо.
все остается НЕИЗМЕНЕЕНЫМ


Принцип работы:
12 вольт через микрик подается на токоограничительный резистор, команда поступает в штатный электронный блок управления, который и включает мотор дворников.



Получается что аФФФторов двое, я и
мой земляк:
[Ссылки могут видеть только зарегистрированные пользователи. ]

[Байкал]

Для делетантов в электрике фото в студию куда и как подключалось.Заранее спасибо.

[skela]

Сообщение от Байкал

Для делетантов в электрике фото в студию куда и как подключалось.Заранее спасибо.

подключение на схеме, там и цвета проводов и номера контактов ДОЛЖНЫ соответствовать.
если со схемой не можете разобраться, то рекомендации попросить кого либо, кто будет понимать что делает.
так и безопасней и проще.

[zizigal]

А рычажок обратно пружинит за счет микрика, или есть свой возвратный механизм???

[skela]

Сообщение от zizigal

А рычажок обратно пружинит за счет микрика, или есть свой возвратный механизм???

обратно рычажок толкает фиксирующая пружина и собственный вес.
дальше чем надо рычагу не позволит повернуться стенка корпуса переключателя.

[БерСер]

Все хорошо, одно плохо - реле слишком громко щелкает, со стороны кажется, что рычаг лопается Надо как-то звукоизолировать реле.
По распиновке разъема. Если держать рычаг контактной группой к себе, как показано на рисунке, то контакты расположены так.
Реле разместил на нижней крышке подрулевых переключателей.

---------- Добавлено в 18:54 ---------- Предыдущее написано было в 18:51 ----------

[БерСер]

Чего-то не получается из альбома картинку вставить..

[БерСер]

Еще нюанс. Для снятия блока нужен торкс на 15, которого в стандартном автонаборе нету. Там минимальный на 20.

[БерСер]

Сообщение от skela

...но то, что мы сделали - ОФИГЕННО удобно.
тот, кто пользовался такой функцией, поймет...

На моей предыдущей машине Fiat Albea Была такая функция, поэтому мне ее очень не хватало. Честно говоря, не решился бы, если бы пример не увидел

[skela]

крупным планом что надо отпилить

[skela]

Сообщение от burdin

Идея хорошая, но функция, по моему, бесполезная...

у всех машин есть по 4 колеса (в основном)
они созданы для перемещения в пространстве.
в этом они похожи друг на друга.
отличия есть. в мелочах.
конечно из дастера мерседеса не сделать...
но вот таких вот приятных мелочей, в чем отличается мой дастер от дастера с завода...... ну очень дофига.
я делаю что бы мне было удобно.
если кто то считает что эти доработки лишние,
ни спорить ни разубеждать не буду.

[AlexiyI]

Кстати, никто не в курсе, есть ли у Дастера возможность парковки дворников не в нижнем положении? А то зима скоро.

Комментарий администратора Max51: сообщение почищено от флуда.

[Max51]

Комментарий администратора Max51: Тема создана энтузиастами для того чтобы поделиться с дастероводами очередным усовершенствованием. Если Вы не видите в этой доработке смысла, или сомневаетесь в ее нужности - прошу держать это в себе! И тем более не делиться этим здесь...

[dg972]

Сообщение от skela

я делаю что бы мне было удобно.

Вот именно! Буду вкорячивать микрик, а то дергать рычаг на себя не удобно по двум причинам: омывайка кончается и моторесурс насоса. :-)

[aGt]

Извиняюсь,не совсем понял из темы...может уже почистили , есть на машинах у "авторов энтузиастов" штатный секундный комбинированный режим с омывайкой -один взмах, или отличаются от выпуска комплектации,и поэтому доработали?

[БерСер]

Есть, но хотелось именно такого режима. Зачем лишний раз плющить моторчик омывайки?

[skela]

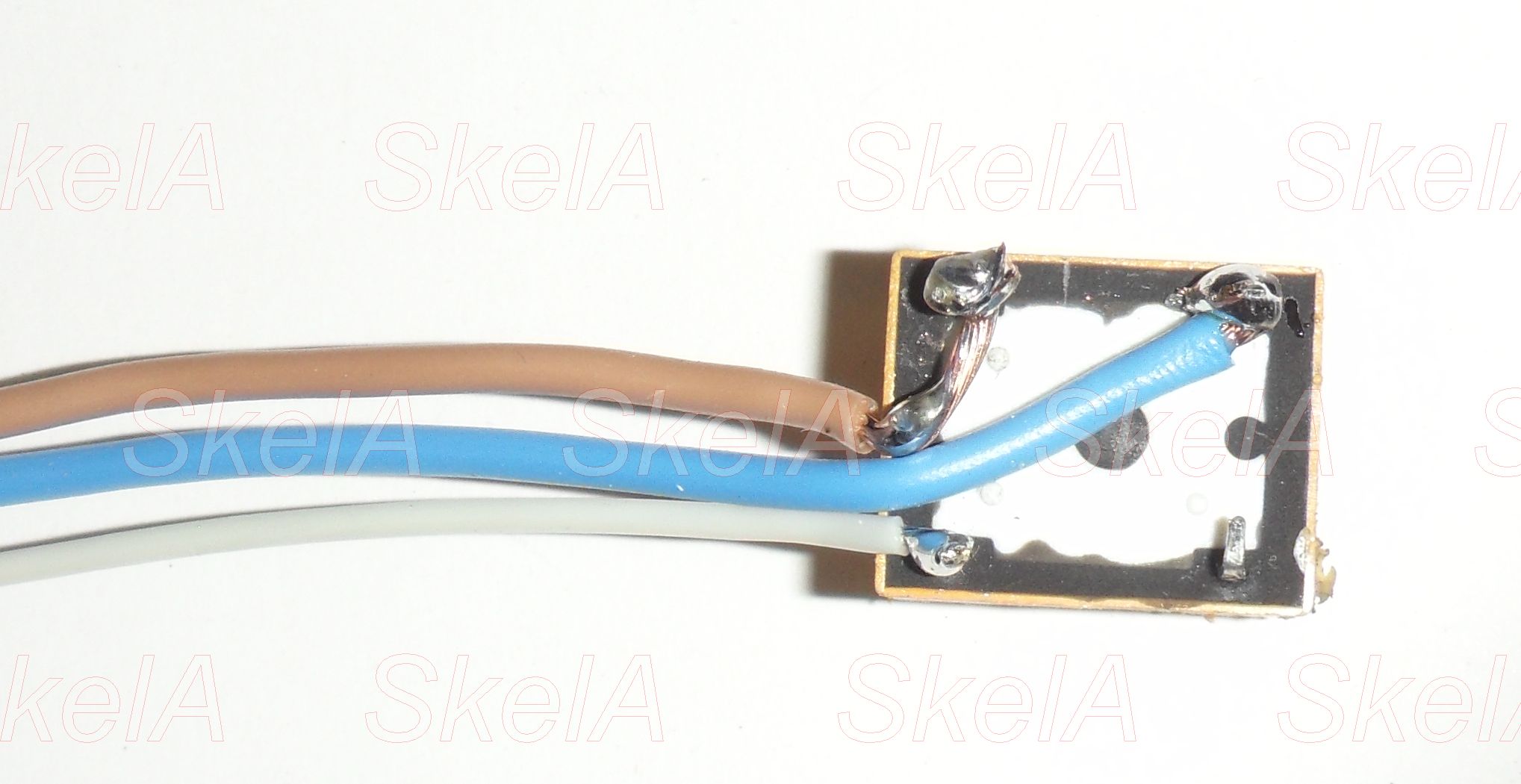

мой вариант реле.
реле смахнул со старой сигнализации, размер раза в 3 меньше чем стандартное автомобильное.
конечно такой вариант не всем подойдет,
но должны же быть у меня некоторые отличия от стандарта






немного шумоизоляции из кусочка ветоши.
как срабатывает почти не слышно.

[Maugli]

Эм ... у меня вопрос на засыпку.
Для чего вкорячивать релюху и прочая ?
Впринципе было бы достаточно однократно замкнуть микриком те контакты, которые замыкаются при опускании рычага вниз. Получим тот же самый функционал одного маха и доп-но ничего впаивать не надо... ну кроме собсно микрика и двух проводов.

Можно даже пойти дальше. Можно замыкать контакты на самой последней скорости. Тогда и мах получится быстрым и появится доп. функция - сколько держишь, столько и машет, 1, 2, 3... сколько нужно. И никакой дополнительной сложной электрики.

[zhiv]

Сообщение от Maugli

Эм ... у меня вопрос на засыпку.
Для чего вкорячивать релюху и прочая ?
Впринципе было бы достаточно однократно замкнуть микриком те контакты, которые замыкаются при опускании рычага вниз. Получим тот же самый функционал одного маха и доп-но ничего впаивать не надо... ну кроме собсно микрика и двух проводов.

Можно даже пойти дальше. Можно замыкать контакты на самой последней скорости. Тогда и мах получится быстрым и появится доп. функция - сколько держишь, столько и машет, 1, 2, 3... сколько нужно. И никакой дополнительной сложной электрики.

Очень скоро контактам микрика тогда придет полярный лис.

[Maugli]

К сожалению из схемы не видно, какие там токи.
Переключатель МП7 рассчитан на 0,5 ампера, ну его может и маловато.
Но есть мп9 и мп3-1, мп5, мп11 - они рассчитаны на 4 ампера, хотя и слегка побольше в габаритах. [Ссылки могут видеть только зарегистрированные пользователи. ].
Судя по фоткам - место там есть для чуть больших габаритов микропереключателей.
Думаю должно хватить, чтобы полярный лис не приходил как можно дольше.

Впрочем, никому не навязываю - так - мысли вслух.
