Центральная ниша - штатный монитор 7", CarPc.

[DaveMF]

Дорогие друзья!
Представляю Вашему вниманию мой вариант Android CarPC

Проект давно перешел на более серьезный уровень, применяются новые отладочные платы типа Khadas Vim или Khadas VIM2. Новые видео добавлены в первом посту.
Разработан свой интеллектуальный блок питания ITPS, который управляет всей системой сразу. Реализован глубокий сон на платах Khadas VIM и VIM2, теперь компьютер переводится в сон и выходит из него за 5-6 секунд и сразу готов к использованию.

Все свои переделки сейчас выкладываю и рассказываю на drive2 или VK





Комплектация Radxa PRO:

+ Нажмите здесь, чтобы увидеть скрытый текст

Этапы разработки проходили так:

+ Нажмите здесь, чтобы увидеть скрытый текст

С этого все начиналось:

+ Нажмите здесь, чтобы увидеть скрытый текст

Есть в планах поставить андроид PC в дастер для навигации, просмотра видео, ВИДЕОРЕГИСТРАЦИИ с 3-4 камер 1080p и отображение этого всего на мониторе 7" к которому будут подключены камеры переднего и заднего вида.
Половина компонентов уже есть остальное докупится.
Монитор собираюсь устанавливать в центральную нищу. Есть возможность изготовить на 3Д принтере красивый козырек, но для этого нужно точно замерять все размеры ниши. С помощью линейки не получается учесть все нюансы. Надо либо слепок снимать, либо нести панель на 3Д сканер (сканер тоже имеется, но панель снимать не хочу).
Поэтому вопрос, с помощью чего можно сделать слепок чтобы не испортить панель. Или может у кого есть битая панель от битого дастера, чтобы ее отсканировать на 3д сканере?

Обновление от 10.02.2014

+ Нажмите здесь, чтобы увидеть скрытый текст

Уже работает:

vBulletin [media]

Обновление от 16.02.2014
Снят слепок центральной ниши - верхнего перчаточного ящика.
Обновление от 22.02.2014
ПЕРВЫЙ ТЕСТ-ОТЧЕТ от gagarin74 (работа навигации и общие впечатления)

+ Нажмите здесь, чтобы увидеть скрытый текст

Второй ТЕСТ-ОТЧЕТ от gagarin74 (примерка в авто и демонстрация звонков)

Обновление от 04.04.2014
Первый макет готов, без лицевой накладки
Обновление от 25.04.2014
первый отлитый и обтянутый образец, пока без монитора (еще не пришел) и без передней накладки (будет изготавливаться по монитору который еще не пришел)
Обновление от 11.05.2014
Первая примерка рабочего комплекта на авто, пока без 3g интернета и без интеллектуального блока питания.
Козырек без лицевой накладки.
Панель пока не сверлил, поэтому провода идут спереди в разветвитель прикуривателя.
PS: плафон под камеру заднего вида - моего производства

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 27.05.2014
Модель лицевой накладки готова, скоро будут первые отлитые образцы.
Обновление от 29.05.2014
Отлиты первые лицевые накладки.
Обновление от 31.05.2014
Монитор с козырьком установлен в нишу и проводка прокинута внутри панели.
Обновление от 08.06.2014
Завершена установка полностью собранного CarPC

+ Нажмите здесь, чтобы увидеть скрытый текст

рассказываю как идут провода для carpc

[/COLOR]Демонстрация работы с полностью установленным carpc

Обновление от 15.06.2014
Контроллер монитора перепрошит, реализовано быстрое переключение на КЗВ и куча дополнительных настроек дисплея.

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 22.06.2014
Реализована плавная автоматическую регулировку яркости (точнее подсветки) монитора. Пока тестирую и допиливаю алгоритм.

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 22.08.2014
Первое тестирование ЕМКОСТНОГО сенсора на плате Radxa. Сенсор поддерживает 5 касаний.
Соотношение сторон сенсора 16:10, подходит для экрана 7"1280*800 N070ICG-LD1

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 05.09.2014ЕМКОСТНОЙ сенсор на плате Radxa полностью работает.
Сенсор поддерживает 5 касаний.
Соотношение сторон сенсора 16:10, подходит для экрана 7"1280*800 N070ICG-LD1
Теперь отлажен, оси поправлены, выставлено разрешение 1280*800

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 14.09.2014прототип USB пульта на/под руль к андройду

+ Нажмите здесь, чтобы увидеть скрытый текст

Обновление от 16.09.2014 Собран android 4.4.2. Емкостной тачскрин работает и поддержка USB GPS с автоматической настройкой вшита в ядро. Теперь вручную ничего настраивать не придется если вдруг захочется сделать hardreset.

+ Нажмите здесь, чтобы увидеть скрытый текст

Примерная стоимость изделия по частям написана в составе

Часто задаваемые вопросы:

+ Нажмите здесь, чтобы увидеть скрытый текст

Не глючит?
Тестирую и наблюдаю - катаюсь и смотрю как что работает. На данный момент работает стабильно, все необходимые драйвера и утилиты вшиты в андроид.
Как будет работать зимой, покажет только время. Это не серийное производство, а штучное эксклюзивное изделие, я веду к тому что нужно быть готовым к какой то нештатной ситуации, которую мы вместе будем решать.
Андроид собран лично мной и по Ваше желанию могу изменить некоторые настройки, например логотип при загрузке, вшитые программы.
Все касается только платы radxa.
Гарантия есть?
Девайс достаточно сложный, поэтому я стараюсь все вшить в андроид чтобы никаких дополнительных настроек пользователю делать не пришлось. Гарантия, тут все не так просто, сам покупаю в Китае, гарантия как бы есть (1 год), но как ее получить, вот это вопрос. Вообще плата Radxa и монитор изготавливают очень серьезные компании и качество на высоте.
В общем, от гарантии не отказываюсь, но тут уже индивидуальны подход, если что то действительно начинает сбоить, то я уже буду разбираться с Китайцем, а Вам замена детали.

Состав Android CarPC

+ Нажмите здесь, чтобы увидеть скрытый текст

1. Плата Radxa PRO со специально собранным Android 4.4.2 с вшитыми настройками и драйверами - собственная сборка.

Характеристики платы:
- Процессор ARM Cortex-A9 quad core @ 1.6Ghz;
- Оперативная память 2GB DDR3 @ 800Mhz;
- Память данных 8GB Nand Flash;
- Поддержка карт памяти Micro-SD SDXC up to 128GB;
- Видеопроцессор Mali400-mp4@533Mhz, OpenGL ES 2.0;
- Интерфейсы: HDMI, LAN, Wi-Fi, Bluetooth 4.0, звук (S/PDIF, 3.5mm headphone jack, Mic), USB 2.0 - 2 шт., micro-USB OTG и прочие интерфейсы.

2. ГЛОНАСС/GPS приемник;
3. Дисплей Chi Mai Innolux N070ICG-LD1 (IPS матрица с разрешением 1280х800) с контроллером VS-TY2662-V1 (прошит специальной прошивкой с расширенными настройками, а главное - реализовано быстрое переключение на камеру заднего вида (вместо стандартных 4 секунд!!!));
4. Автоматическая плавная регулировка яркости дисплея в зависимости от освещенности (Автояркость) - собственная разработка;
5. Интеллектуальный блок питания 12В + преобразователь 5В. Принцип работы: включает CarPC когда ключ зажигания в положении ACC, и обесточивает CarPC через 1 минуту, после того как заглушили автомобиль (на случай - если забыли все выключить, само все выключится и не даст аккумулятору разрядится);
6. Емкостной сенсор (поддерживает 5 одновременных касаний) специально под дисплей N070ICG-LD1 + плата переходник (собственная разработка);
7. Дополнительные устройства: микрофон USB + USB хаб на 7 портов + OBDII диагностическое устройство + разветвитель прикуривателя + устройство автоматического включения 3g модема;
8. Кабель тачскрина (собственное изготовление);
9. Корпус под плату radxa, БП и доп.устройства + комплект кабелей и предохранитель + гайки + шайбы + болтики + кнопочки + шурупы + скотч 3М + стяжки + термоусадка и прочие материалы;

Комплект кабелей:
- Кабель HDMI - 3м - 1 шт;
- Кабель USB 2.0 удлинитель 1.8м - 2 шт;
- Кабель OTG miniUSB - 1 шт;
- Кабель аудио 1,8м с двумя miniJack 3.5;
- Кабель переходник HDMI - 0,3м;
- Провод 0,75 кв.мм для подачи сигнала с заднего хода на контроллер монитора и подачи АСС на БП CarPC - 7м;
- Провод 0,75х2 кв.мм для питания монитора - 2м;
- Провод 6 кв.мм для подачи питания с аккумулятора на CarPC - 5м + 1м.
Дополнительные принадлежности:
- Штекер питания монитора;
- Штекер прикуривателя - 2 шт;
- Влаго/пыле защищенная колодка с предохранителем - 1 шт;
- Гофра защитная - 6м;
- Клеммы для подсединения к аккумулятору - 2шт;
- Батарейка CR1220 для часов платы Radxa - 1 шт;
- Разъем питания на кабель для платы Radxa - 1шт.

10. Козырек в коже под монитор - собственная разработка;
11. Камера заднего вида CCD в плафоне со светодиодной подсветкой (плафон собственной разработки) + кабели.

Пункты 4 и 7 необязательные, без них будет все работать, на них можно сэкономить, или купить самим потом.

Т.к. покупалось все в Китае за $, а сейчас с курсом творится что-то непонятное, то часть стоимости напишу в $.
Итак стоимость по пунктам списка:
1. Пункты 1+2+3+5+6+7 выходят 410 $;
2. Пункты 4+8+9 с учетом работы выходят 4ооо руб;
3. Пункт 10 выходит 4ооо руб;
4. Пункт 11 выходит 2ооо руб - стоимость только вместе с CarPC.

Доставка транспортной компанией получится 5оо-1ооо руб

Инструкция по установке в прикрепленных файлах.

[rezonans06]

Братцы разработчики! С уважением....
Какой прогноз, через сколько времени (дней, недель, месяцев) вам надоест: контролировать состояние авто,
играть в игры,
лазить с неудобного компьютера в инет,
смотреть ТВ
и т.д.

Для себя хотел бы встроить 7" планшет в эту нишу, но оставлять планшет в машине на парковке не стоит, не в тех штатах живем.
Вот кто бы разработал простое, надежное компактное и быстро съемное крепление (держатель) планшета получил бы премию!
Главное разработать узел крепления в нише или на козырьке, а держатель планшета к креплению прикрутить догадался БЫ и школьник.

[Strusto]

Сообщение от rezonans06

Главное разработать узел крепления в нише или на козырьке...

Главное, чтоб ничего не сверлить в машине , чтоб следов вмешательства не осталось.

Когда выбирал планшет, то подбирал по размеру центральной ниши, но немного покатавшись, понял, что жалко терять эту нишу, куда можно положить всякие нужные в дороге мелочи, от очков до яблока, например . Плюс при ярком солнце плохо видно экран. Решил опустить планшет пониже, первая макетная прикидка получилась такая, крепление планшета к подголовнику переделал на крепление к соплам и дополнительно, т.к. планшет тяжелый и плечо получается приличное, опер на слот CD



Из минусов, теряю сопла вентиляции и СD



Cмакетировал, но еще не катался, насколько удобно пользоваться, не понял

[gagarin74]

Сообщение от Strusto

Cмакетировал, но еще не катался, насколько удобно пользоваться, не понял

За упорство 5+++ Но гимора Вы себе прибавили однозначно!!!! Хрен с CD , но летом Вы наверное почувствуете разницу По поводу воровства из машины. Человек который разбил стекло что бы спереть навигатор -уголовник. Если в этот момент ,если в этот момент кто то встанет ему на пути -не факт что не обойдется без ножа. Так что в принципе -береженого Бог бережет. А число идиотов ОН не контролирует !!!!!! Моё мнение однозначно -любые девайсы (крепления) лучше перед уходом из машины накрывать (ментовской фуражкой предлагать не буду). Хотя в любом случаи успехов!!!
По поводу сверления.Тот козырек который делает DEF -ставиться один раз (можно и 10 раз снимать и одевать) - но этот девайс именно для дастера. Я конечно могу предположить что Вы прокатаетесь энное время на своей лошадки и купите такую же и пожелеете что продали со старым другом КОЗЫРЕК, но я уверяю - продавайте машину вместе с козырьком Он наверное больше Вам не пригодиться.

[Strusto]

Сообщение от gagarin74

Моё мнение однозначно -любые девайсы (крепления) лучше перед уходом из машины накрывать

Мое ИМХО, наоборот, накрывать не стоит, пустой кронштейн меньше заинтересует, чем нечто накрытое

Сообщение от gagarin74

Тот козырек который делает DEF -ставиться один раз...

Мну жалко занимать нишу, как я уже писал, да и планшет в машине использую преимущественно при отпускных поездках, остальное время он мне в машине и не нужен, как и кронштейн под него, снять который пару минут, отвернув руками две резьбовые втулки и один винт слота СД.

[прибалт11]

Strusto, ну немного не в данную тему.
Здесь, как я понимаю, обсуждаю как именно заполнить и что установить ИМЕННО в НИШУ.
Если Вам этого не хочется делать - ну не делайте. Мне вот лично не нравится такой "колхоз" к вентиляционным соплам (прошу без обид).
Тут дело лично каждого.
Во многих машинах стоит "козырек" со встроенной навигационной системой. Автор предложил делать для форумчан такой козырек, плюс, кому хочется, уже со вставленным девайсом. Что здесь плохого?
Украсть? Ну, не знаю.....если будет установлен козырек, а в него встроен девайс...нууу, не думаю что это будет объект для воровства. Так можно и про магнитолы говорить, и про навигацию встроенную в других машинах, да и про саму машину, что ее надо в гараж загонять-угоняют ведь. Да и гаражи вскрывают...

Тут как раз тот случай, когда "на вкус и цвет".... Не нравится-не устанавливайте и эта тема не для вас.
Еще раз прошу без обид-обидеть или оскорбить никого не хотел.

[Strusto]

Сообщение от прибалт11

.... Не нравится-не устанавливайте и эта тема не для вас.
Еще раз прошу без обид-обидеть или оскорбить никого не хотел.

Никаких обид, я ответил на пост rezonans06 про вариант крепления, не более того

[gagarin74]

Нееее, тема то как раз для всех !!!!!!!!!!!!!! Чем больше мнений тем лучше.А если ещё кроме слов -дело с фотками, то вообще круть!!!!!!!!!! Просто единственное поймите,автор этой темы конечно прислушивается к мнению,но делать постоянно какие то дороботки и исправления для каждого индивидуально -это наверное проще ему в личку писать. А если уж совсем колхозно делать -то сейчас появились вполне маленькие ноутики -ставте на них хоть винду хоть андройд. На ляпучке закрепили на понель и в путь, приехали -сняли. ВСЁ!!!! и машина цела!!!! Здесь же идет речь о КОМБАЙНЕ (если можно это так назвать).

[DaveMF]

Сообщение от rezonans06

Братцы разработчики! С уважением....
Какой прогноз, через сколько времени (дней, недель, месяцев) вам надоест: контролировать состояние авто,
играть в игры,
лазить с неудобного компьютера в инет,
смотреть ТВ
и т.д.

Для себя хотел бы встроить 7" планшет в эту нишу, но оставлять планшет в машине на парковке не стоит, не в тех штатах живем.
Вот кто бы разработал простое, надежное компактное и быстро съемное крепление (держатель) планшета получил бы премию!
Главное разработать узел крепления в нише или на козырьке, а держатель планшета к креплению прикрутить догадался БЫ и школьник.

В пробках не надоест, хотя каждому свое.
Мне лично нужен по двум важнейшим причинам
1. Навигатор
2. Монитор для камеры заднего вида.
это для меня крайне необходимое!
А остальное ТВ, диагностика идет дешевым бонусом, стоит это копейки по сравнению с андройдом и уж тем более с IPS монитором, так пусть это будет.

По поводу второй части сообщения.
Все крайне просто, делаете две направляющие (например из твердой резины - чтобы не царапать планшет), крепите их внутри козырька, отрезаете все мешающие Вам части. И что получаем...
Вы пришли в авто, вытащили планшет из сумки, взяли в руки козырек. Да, козырек не надо крепить, я уже месяц с ним катаюсь, просто вставлен, за счет распорок держится!
Далее засовываем планшет по направляющим, как по рельсам внутрь и ставим козырек обратно. Все, едем, по приезду все в обратном порядке разбираем и уходим. В авто только пустой козырек...

[DaveMF]

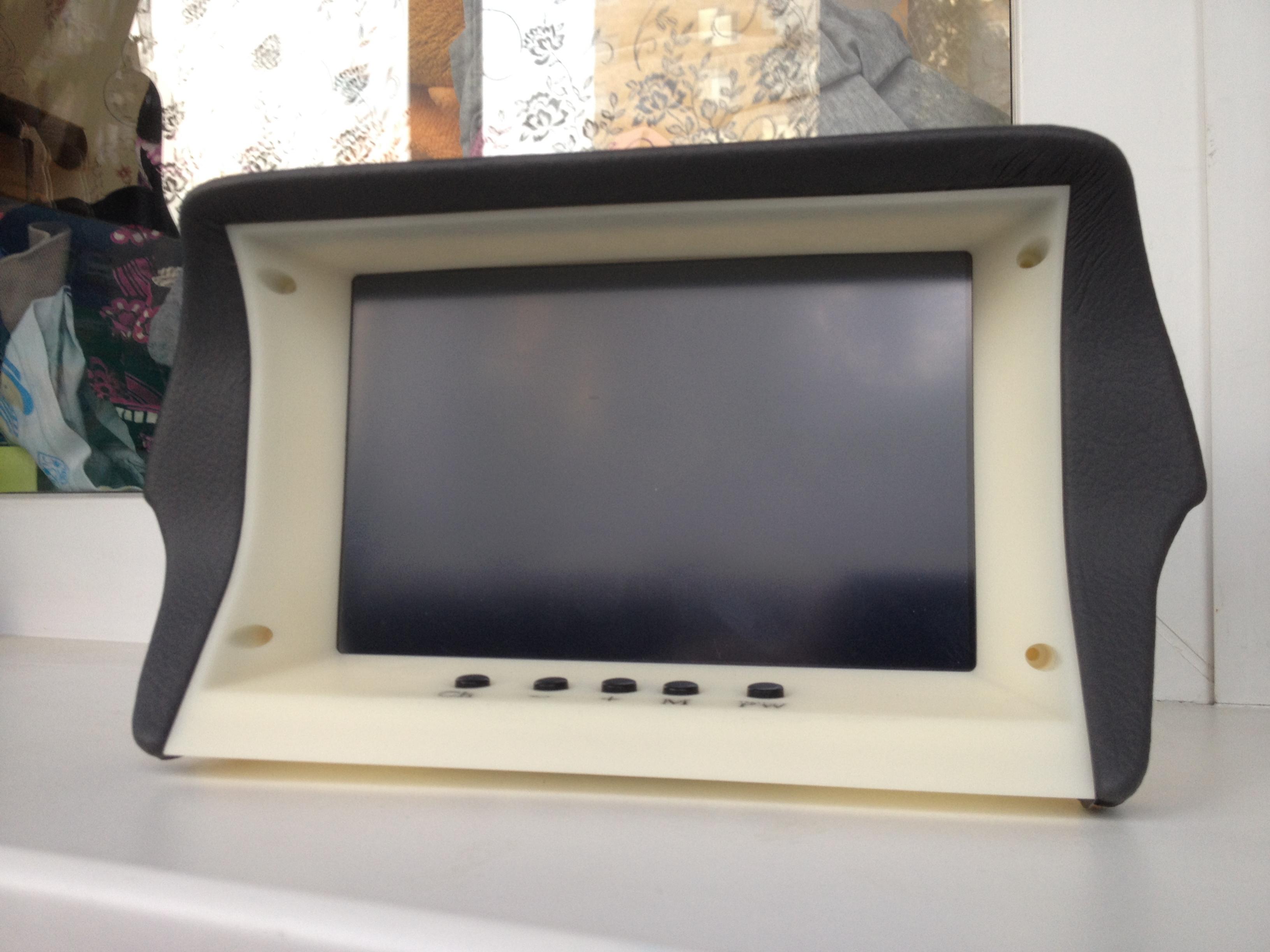

Модель лицевой накладки готова.
