09 03 2012. Ради спортивного интереса разобрал узел кнопок стеклоподъемников.
10 03 2012. Подсветка узла стеклоподъемников (часть 1, часть 2, часть 3).
25 03 2012. Установил расширители арок и молдинги на двери. Установил предпусковой отопитель бинар(Часть 1). Установил защитные сетки. Фото сеток крупным планом.
27 03 2012. Продолжение установки Бинара (Часть 2, Часть 3).
28 03 2012. Подрезка штатных задних подкрылков для установки накладок на арки. Продолжение установки Бинара (Часть 4)
31 03 2012. Продолжение установки Бинара (Часть 5). Описание пробного пуска Бинара. Фото побитого ЛКП на задних дверях.
01 04 2012. Изыскал на машине явно не нужную фигню. Видео работы Бинара.
03 04 2012. Поиск электро обогревателя воздуха. И ещё.
06 04 2012. О точности показаний штатного БК. Незаметно прошел первый месяц - мини итоги.
08 04 2012. Доработка подачи воздуха в ноги водителя (часть 1). Перенес выключатель попогрейки к шайбе управления трансмиссией. Снял приборную панель.
10 04 2012. Купил датчик дождя.
11 04 2012. Выкладываю фото мега устройства для снятия пистонов.
15 04 2012. Сегодня поставил датчик дождя (часть 1, часть 2). Вчера был мини юбилей - пробег 2000км.
18 04 2012. Катался по горкам.
21 04 2012. Выкладываю видео как работает датчик дождя в режиме авто.
23 04 2012. О работе датчика дождя и решении проблемы его внешнего вида (часть 1, часть 2).
24 04 2012. Пробег 2500км. О подвеске.
27 04 2012. Собрал на макетке удлинитель поворотов (часть 1).
29 04 2012. Идея на счет дополнительного фонаря заднего хода.
01 05 2012. Продолжение удлинителя поворотов (часть 2).
04 05 2012. Продолжение удлинителя поворотов (часть 3). Сегодня с познавательной целью приобрел видеорегистратор.
06 05 2012. Думы над ВР по поводу внедрения его в салонное зеркало (часть 1).
13 05 2012. Продолжение проекта ВР в салонном зеркале (часть 2).
01 06 2012. неудачная попытка использования магнитного крепления регистратора.
02 06 2012. Приклеил линзу френеля
03 06 2012. Создал тему по линзе френеля.
09 06 2012. Очередной вариант крепления видеорегистратора.
11 06 2012. Установка фаркопа в одно лицо.
12 06 2012. Самостоятельное изготовление ДХО, в основе ШИМ .
17 06 2012. Размышления по поводу вентиляции салона .
21 06 2012. Установка пульта управления Бинаром .
29 06 2012. Первые шаги на пути создания климат-контроля .
01 08 2012. Доработка системы подачи воздуха в ноги водителя .
01 08 2012. Велосипеды в багажнике .
04 08 2012. Поездка на автомобиле в Италию и обратно .
13 09 2012. Подсветка выключателей попогрейки.
16 09 2012. Как неожиданно я полюбил небо !!! .
18 09 2012. Как велосепедист кувыркается через голову .
22 09 2012. Шумы в пятой двери + свет в багажнике .
06 10 2012. Самодельные ответные разъемы переключателя .
13 10 2012. Механника управления заслонками для климатконтроля .
21 10 2012. Как я делал электро подогрев руля и кожаную оплетку .
24 10 2012. Система контроля давления в четырех колесах .
26 10 2012. Установка в колеса датчиков давления .
26 10 2012. Установка в колеса датчиков давления .
01 11 2012. схема и прошивка для 3-х зонного термометра .
07 11 2012. Замер тока потребления пресловутого ФЕНА .
09 11 2012. Делаем подсветку в подлокотник.
14 11 2012. Преобразователь на 5 вольт .
02 12 2012. Светящейся логотип в двери.
14 12 2012. Как задать мне технический вопрос?.
01 01 2013. что я думаю через 9 месяцев после приобретения
11 01 2013. изготовление и установка дополнительного светильника в салон
23 02 2013. ТО-1 своими силами. пробег 11 300, машине 1 год
13 04 2013. оклейка уплотнителем " по кругу"
13 04 2013. Как покупать в китае?
хх хх 2013. попытка сделать уплотнители стекол
хх хх 2013. установка радара под торпеду
хх хх 2013. жабо, бачок, накладка
хх хх 2013. передняя дверь. ветрозащита, устранение возможной течи
хх хх 2013. шумоизоляция связки ключей
хх хх 2013. выезд Мурманской ветки к океану
хх хх 2013. прокол заднего колеса. а нужен ли датчик давления в шинах?
хх хх 2013. попытка разобраться с отоплением по взрослому
12 10 2013. срезаем ступеньку дефлектора
18 10 2013. результат переделки вентиляции 1
24 10 2013. результат переделки вентиляции 2
04 08 2013. Гидро-мото-дельтоплан
07 08 2013. веерные форсунки с электроподогревом
22 09 2013. доработка выключателя дворников

[skela]

с помощью экрана отражение от лобовухи в верхней части удалось отсечь. внизу сильно отражается решетка вентиляции. но там все равно капот
наверно стоит наклонить на пару градусов к земле, что бы было видно поменьше неба.
резкости картинки в движении нет. когда стоишь на светофоре она есть, стоит поехать-её нет. есть над чем подумать.
думаю махнуть объектив. купил, уже едет:
http://www.beward.ru/goods/?model=5306
но будет только 22 июня.
подождем солнечную погоду, а там будем посмотреть что может родная оптика.
зато регистратор больше не трясет.
http://files.mail.ru/T2963T

[skela]

в процессе поиска лучшего изображения прошил рег не своей прошивкой (с катрочки)
получил кирпич. погуглил. вылечил.
рецепт: подхдит софт и прошивка отсюда:
http://www.iconbit.ru/products/camcorders/104701/
в описании расписан весь процесс реанимации.

[ZonT]

А может пробовать сделать кронштейн для рега по примеру солнцезащитного козырька,с двумя фиксированными положениями? В нерабочее время убрал его к потолку и его не видно,и при необходимости опустил и поехал.

[skela]

возможно что так кто нить и сделает.
но мне кажется что оч. трудоемко.

[skela]

установка фаркопа своими силами в одно лицо.
необходимо: знание ненормативной лексики, ключи на 17 и 19 по 2 шт, отвертка, яма, терпение, пара часов времени. (можно и быстрее)

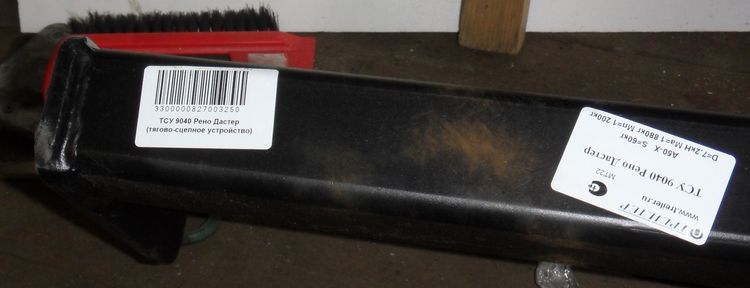

итак фаркоп:

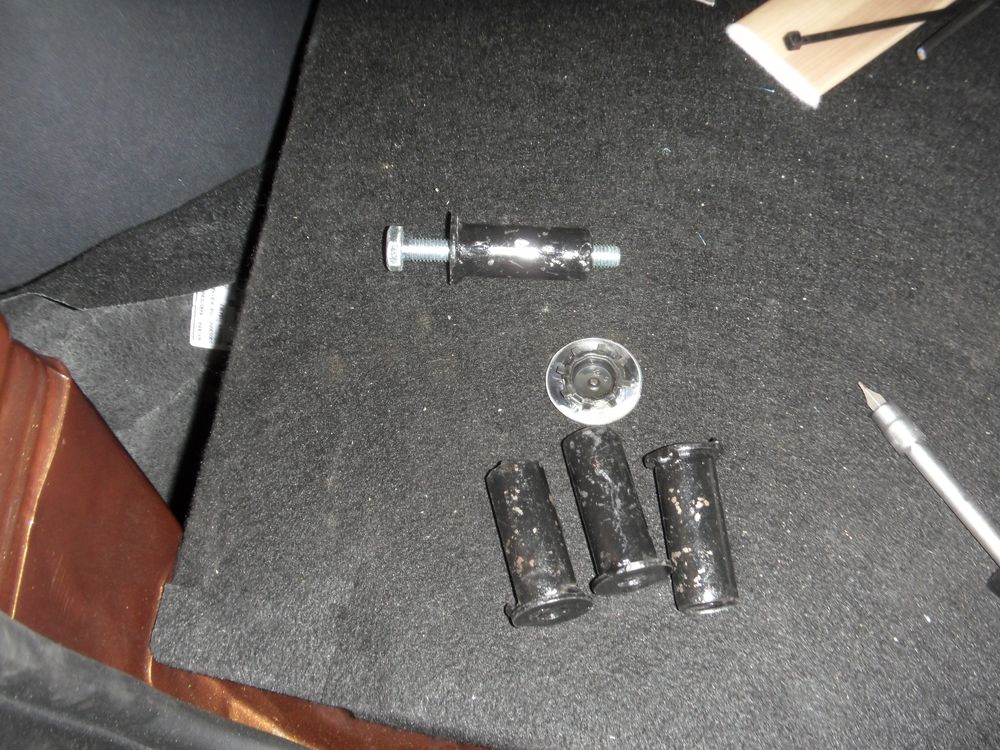

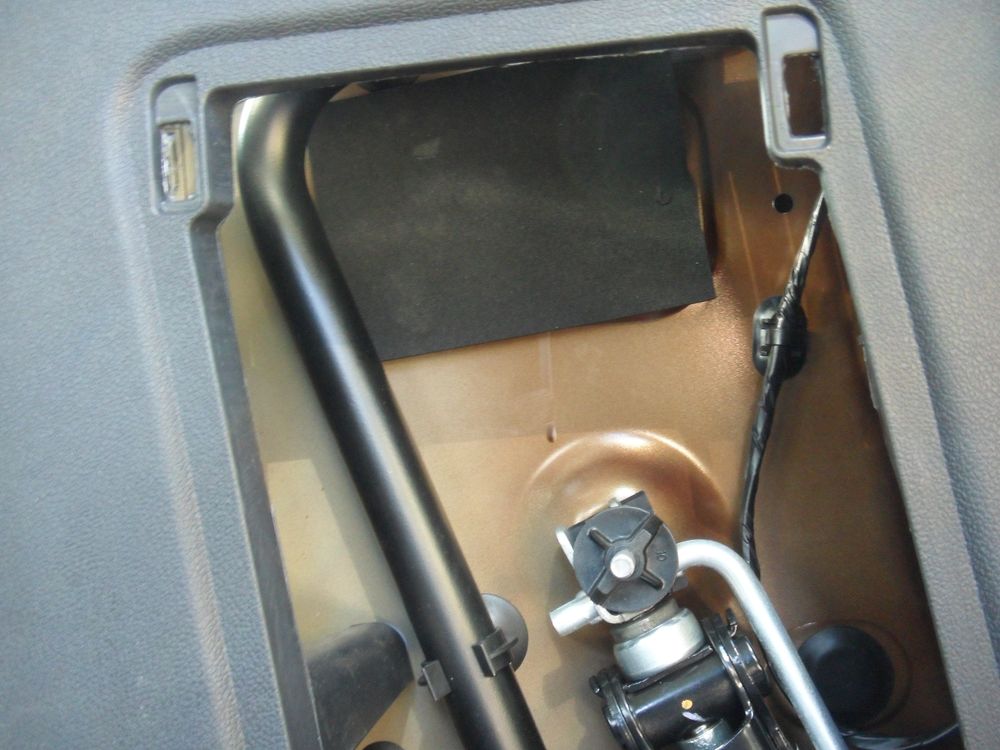

справа и слева изнутри багажника отверткой извлекаем заглушки. их не видно, достаются не очень просто


болты вставляем во втулки и пихаем в дырки от заглушек.

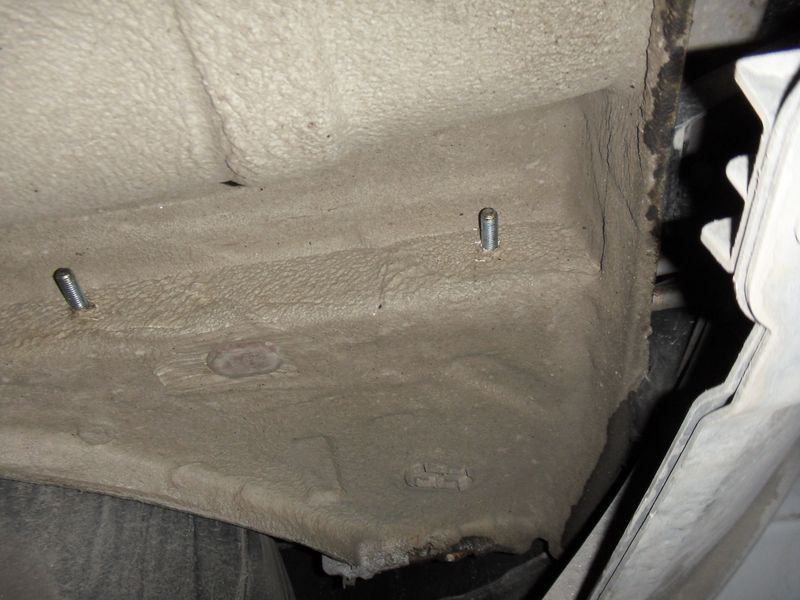

под машиной должны обнаружиться концы болтов:


наживляем боковые пластины:

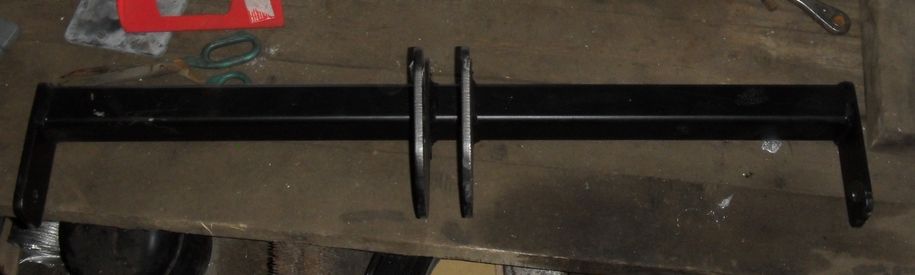

вкарячиваем здоровую поперечную палку:

наживляем болты:

закручиваем все что видим

промежуточный результат:

подключаем поводку к колодке по инструкции:

протягиваем проводку внутрь салона:


если действовать согласно инструкции и снять глушак, наверное будет проще.
но кто ж ищет легких путей?
глушак не снимал, бампер не резал. изрядно потрудился, вспомнил русскую речь
особенно при вставлении и закручивании болтов, особенно со стороны глушака.

[skela]

на улице тепло, можно и потрудится.
подготовка к установке ДХО.
в качестве дхо- дальний свет, шим процентов 30-40 от мощности.
включение автоматическое. выключение - любым из сигналов габаритов, ручника или давления масла.
нужен доступ к тыльной части щитка приборов и подрулевому выключателю.
необходимо умение паять.
сигнал ручника и масла приходят на 16 и 14 ногу черной колодки приборки
можно поставить два диода и не таскать два провода.

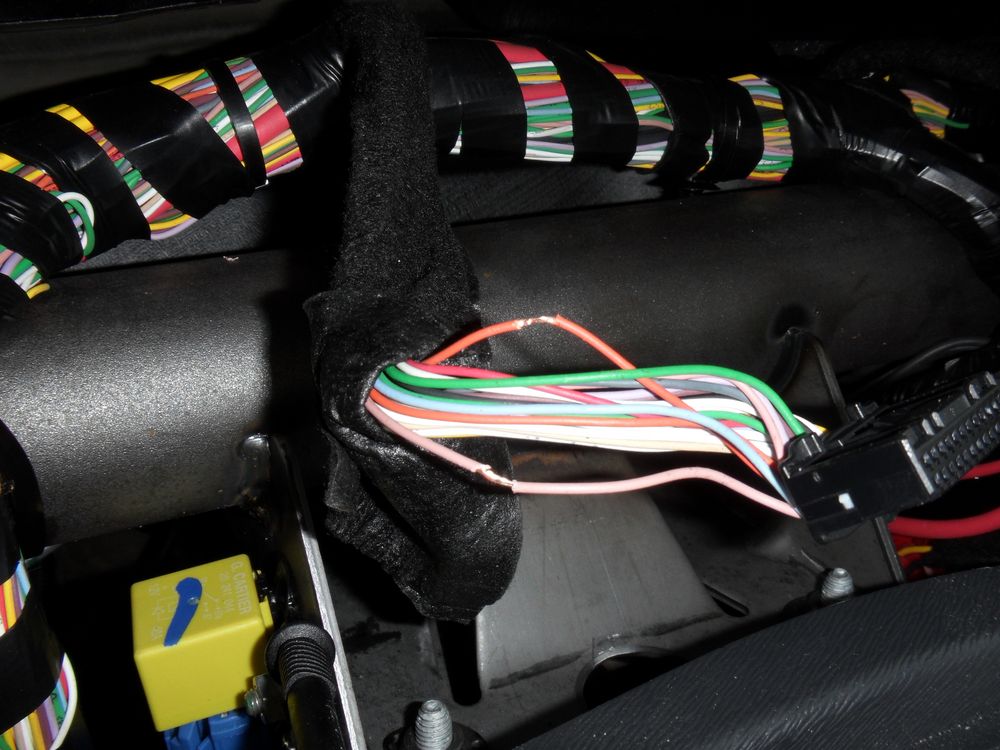

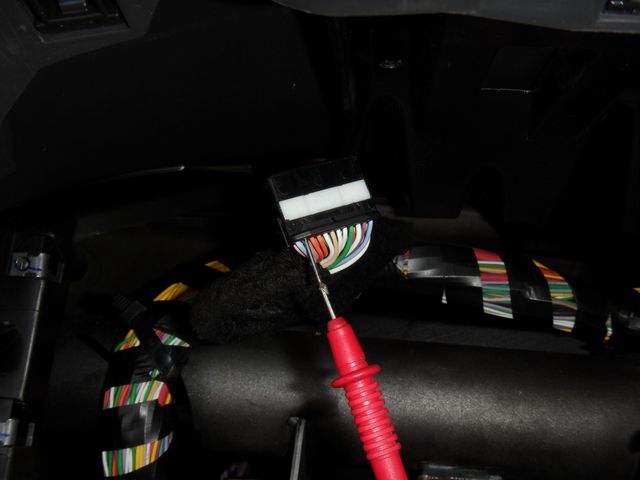

14 контакт:

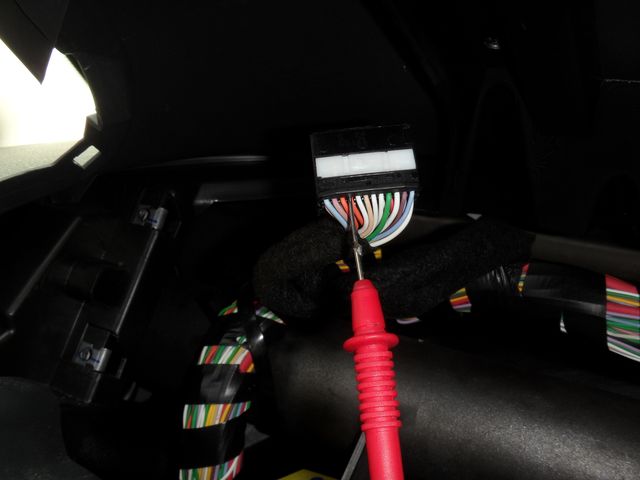

16 контакт:

провода достаем из косы, зачищаем:

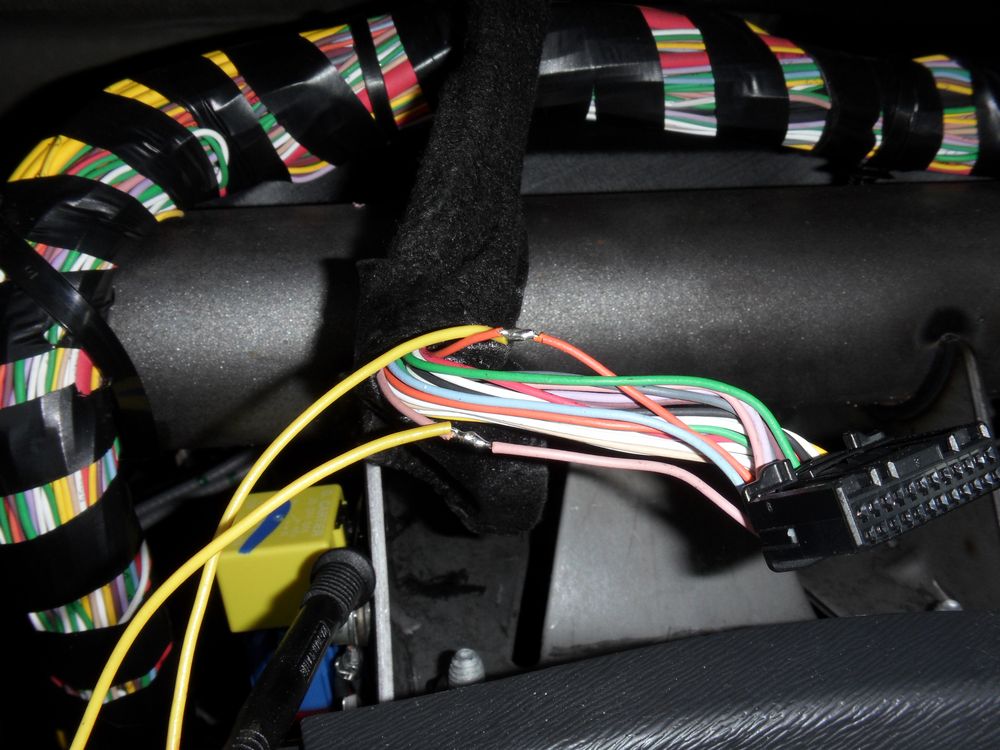

припаиваем:

в очередной раз про толщину жгута:

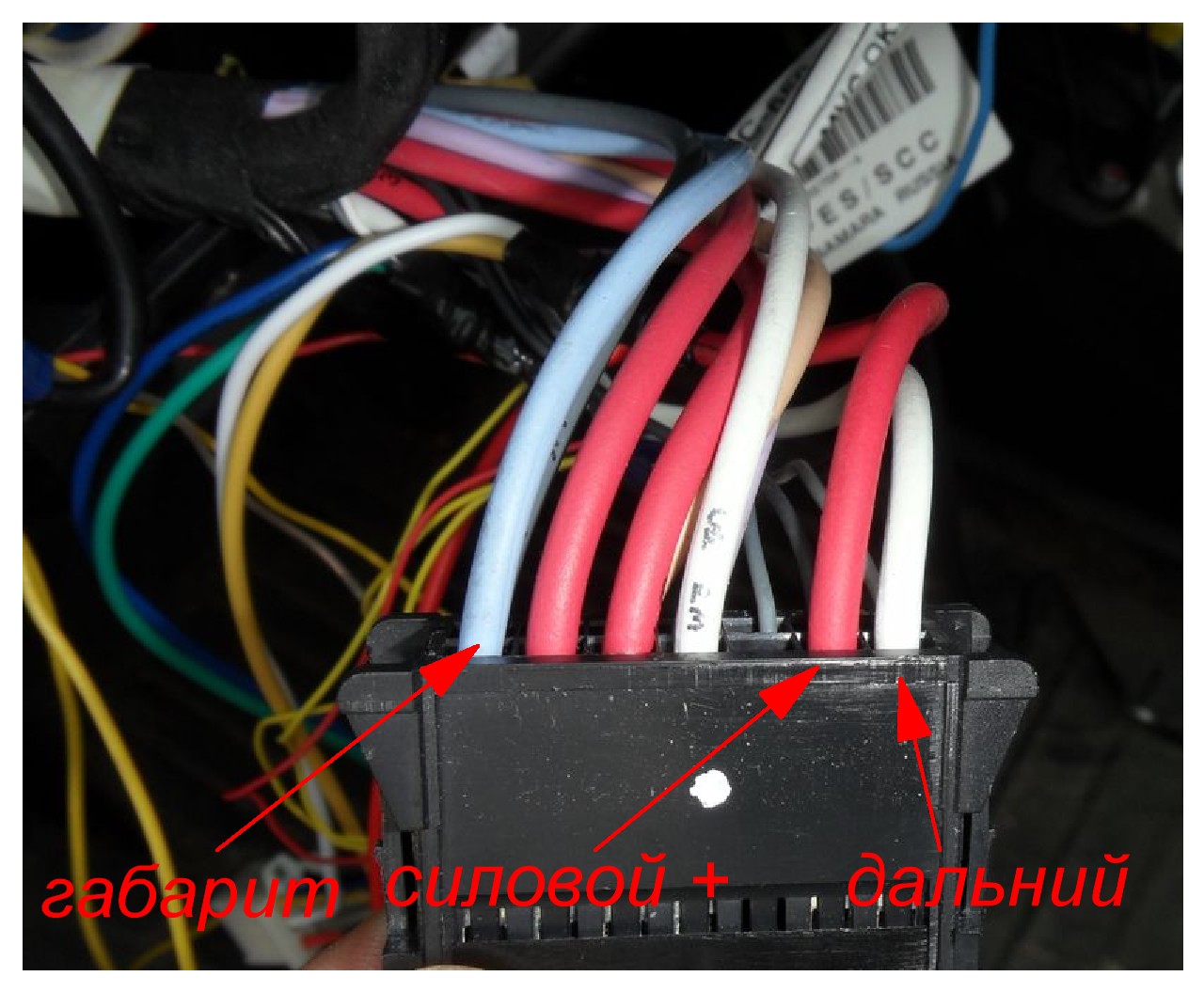

из жгута идущего на переключатель управления светом фар достаем
силовой плюс, дальний, габариты.

+12 берем с провода идущего на считыватель метки ключа. корпус с корпуса.

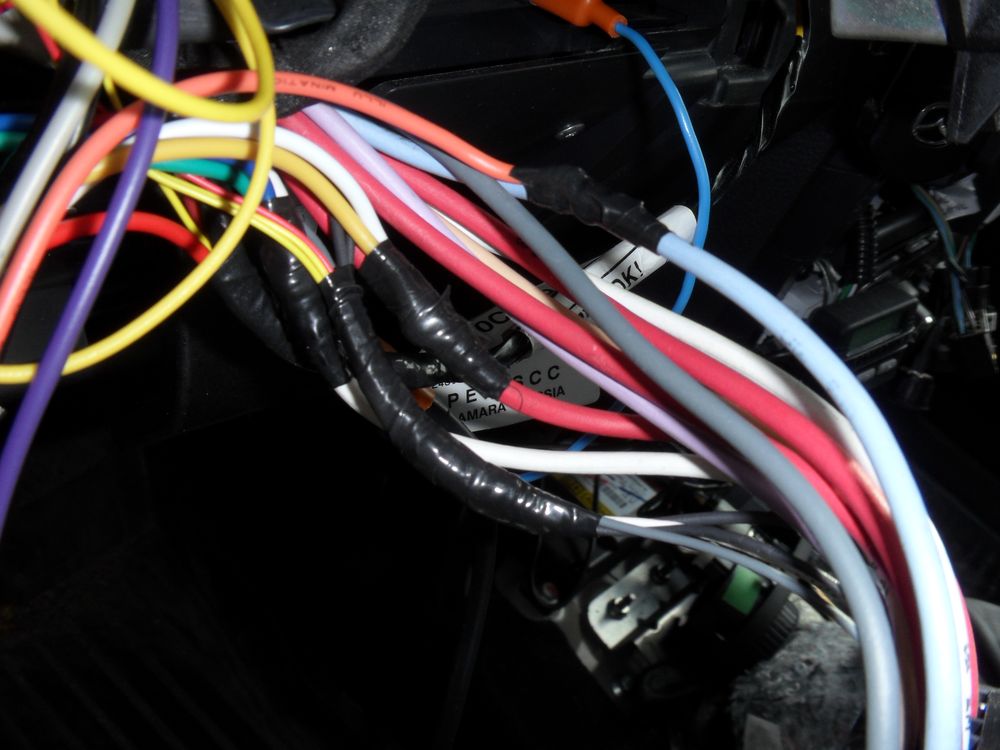

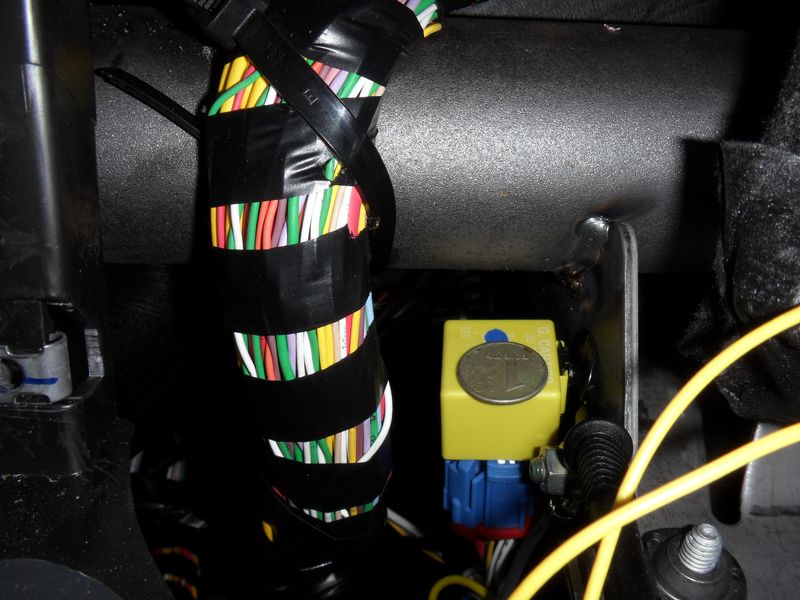

все подключено и за изолировано:

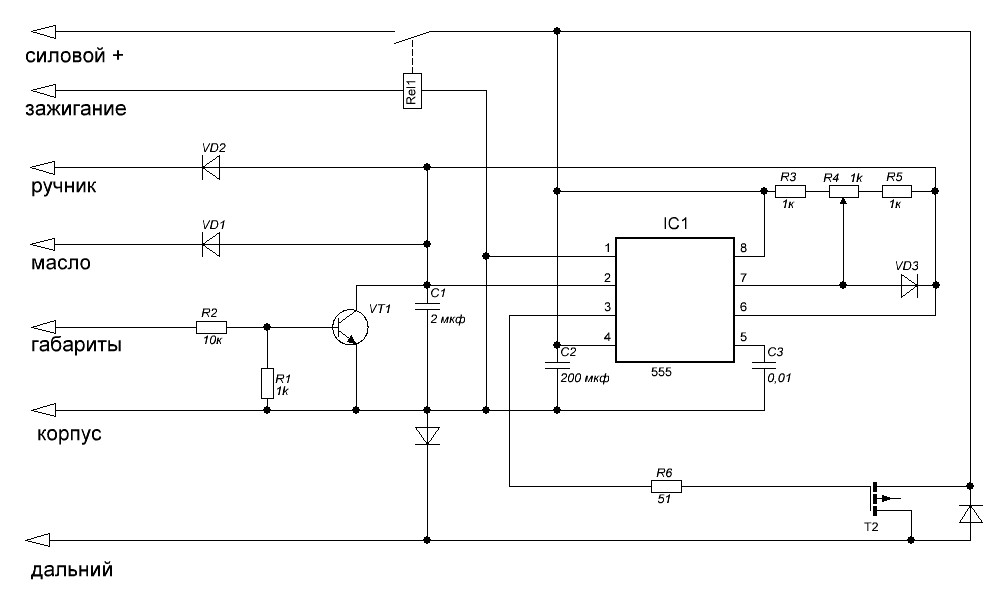

дхо фаза 2.
по мотивам ссылки:
http://www.tavsar.com/day_running_lights.html#Pl4
был изготовлен шим регулятор.
на макетке работает, завтра испытание. если кто будет делать, R3,4,5 имеют другие номиналы.


дхо успешно испытаны, мне понравились.

включаются сами, как только потухло давление масла.
отключаются как только загорается лампочка ручника, или как только включаются габариты. потребление в обесточеном состоянии-0.
частота- 200 гц, шим плавный от 20 до 90 % от полной мощности дальнего.
работу шим в магнитоле не слышно.
нагрев транзистора градусов 40 за 20 мин работы. транзистор установлен на радиатор. печатка не делалась, все собрано на макетке по аналогии с удлиннителем поворотов.
затраты: транзистор -110 руб.
реле-бу из платы телика, 555 таймер тоже откуда то снят.
разъем 60 руб. остальных деталей тоже рублей на 100.
сказать честно, была бы возможность, купил бы готовое и не парился.
цена вопроса 900 - 1300 рублей.
но в мурманских авто магазинах про такое ничего не слышали.
основные трудозатраты- это установка. наверное часа 3 или чуть больше. да, 20% от дальнего, наверное маловато, свет фар отдает желто-оранжевым, но это легко регулируется подстроечником.

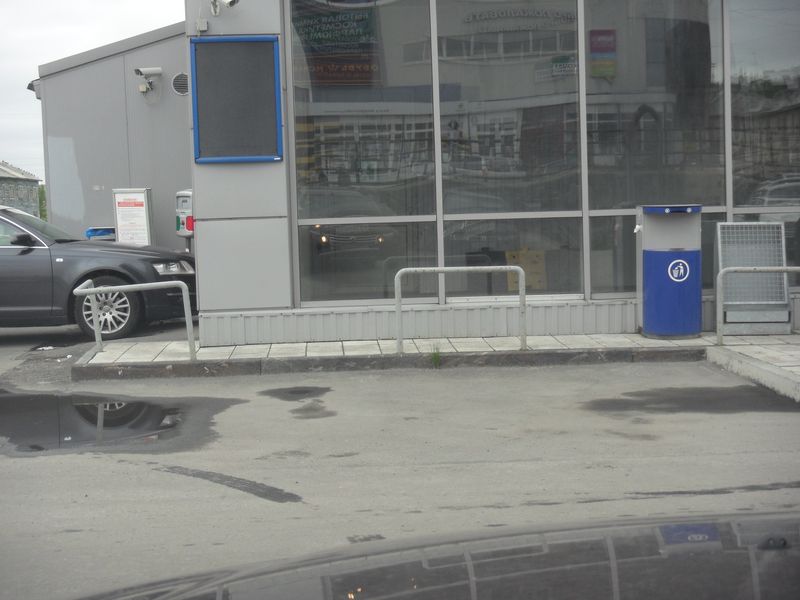

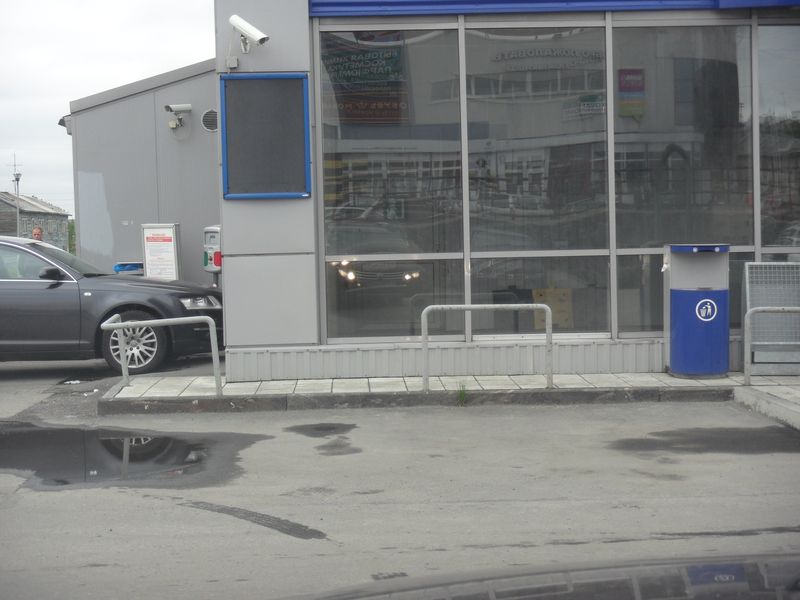

фотки головного света днем в отражении от стекла:
габариты:

ближний:

ближний вместе с дальним:

дхо:

[skela]

не обнаружил выхода вентиляции салона!!!
кто в теме, она есть ли вообще?

[skela]

дхо фаза 2.
по мотивам ссылки:
http://www.tavsar.com/day_running_lights.html#Pl4
был изготовлен шим регулятор.
на макетке работает, завтра испытание. если кто будет делать, R3,4,5 имеют другие номиналы.

[Olejman]

Сообщение от skela

не обнаружил выхода вентиляции салона!!!

это той из-за которой в логанах в багажнике мокнет?

[skela]

Сообщение от Olejman

это той из-за которой в логанах в багажнике мокнет?

в которую излишки воздуха из салона выходят.

[skela]

дхо успешно испытаны, мне понравились.
фотки на следующей странице пост 323
включаются сами, как только потухло давление масла.
отключаются как только загорается лампочка ручника, или как только включаются габариты. потребление в обесточеном состоянии-0.
частота- 200 гц, шим плавный от 20 до 90 % от полной мощности дальнего.
работу шим в магнитоле не слышно.
нагрев транзистора градусов 40 за 20 мин работы. транзистор установлен на радиатор. печатка не делалась, все собрано на макетке по аналогии с удлиннителем поворотов.
затраты: транзистор -110 руб.
реле-бу из платы телика, 555 таймер тоже откуда то снят.
разъем 60 руб. остальных деталей тоже рублей на 100.
сказать честно, была бы возможность, купил бы готовое и не парился.
цена вопроса 900 - 1300 рублей.
но в мурманских авто магазинах про такое ничего не слышали.
основные трудозатраты- это установка. наверное часа 3 или чуть больше. да, 20% от дальнего, наверное маловато, свет фар отдает желто-оранжевым, но это легко регулируется подстроечником.

[skela]

следующее по очереди- подключение прицепного к электропроводке, модернизация света в багажнике и изменение работы задней противотуманки.

[skela]

удалено

[skela]

фотки головного света днем в отражении от стекла:
габариты:

ближний:

ближний вместе с дальним:

дхо:

[testov-test]

skela, нет случайно думок по увеличению регулировки наклона руля?

[skela]

нет. есть думки про климат контроль

[skela]

сегодня подключил заднюю противотуманку к фонарю заднего хода, как писал ранее.
при включении заднего хода горит лампа ЗХ справа, а слева противотуманный фонарь. думаю что так удобней и света больше.

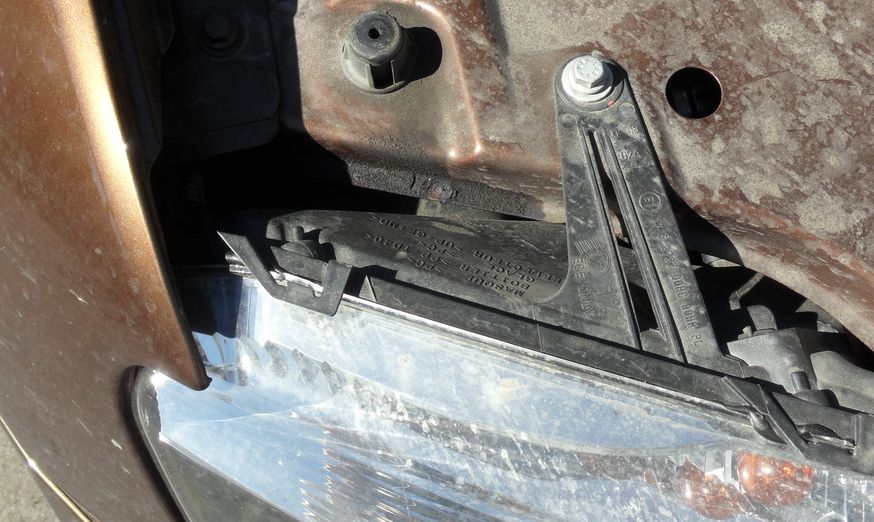

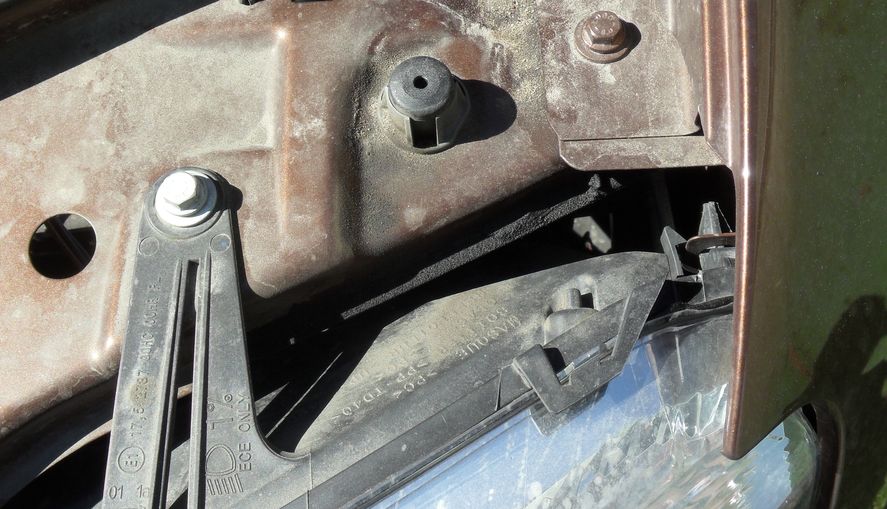

обнаружил под капотам над обоими фарами странную грязь, такое впечатление, что это пыль с маслом. но возможно что просто не высохшая вода:

[zhiv]

skela, это наверно антикор, у мну тоже есть.

[skela]

я уже понял. спасибо.

[skela]

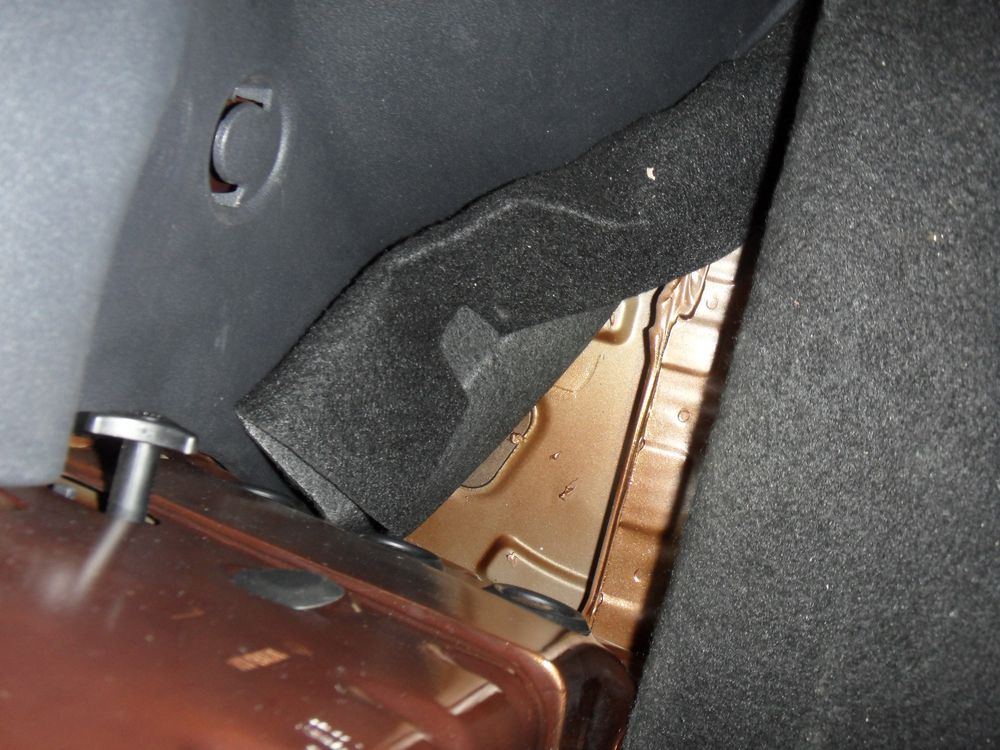

сегодня обнаружил что выход вентиляции есть:

болтающийся там кусок ватина-заводская шумоизоляция
но все вентиляционные выходы заклеены черной резиной на липком слое,
верхняя фотка сделана после удаления резины, фотик засунул внутрь и снял:

это не есть гуд. резину поотдирал, проход для воздушных масс освободил.

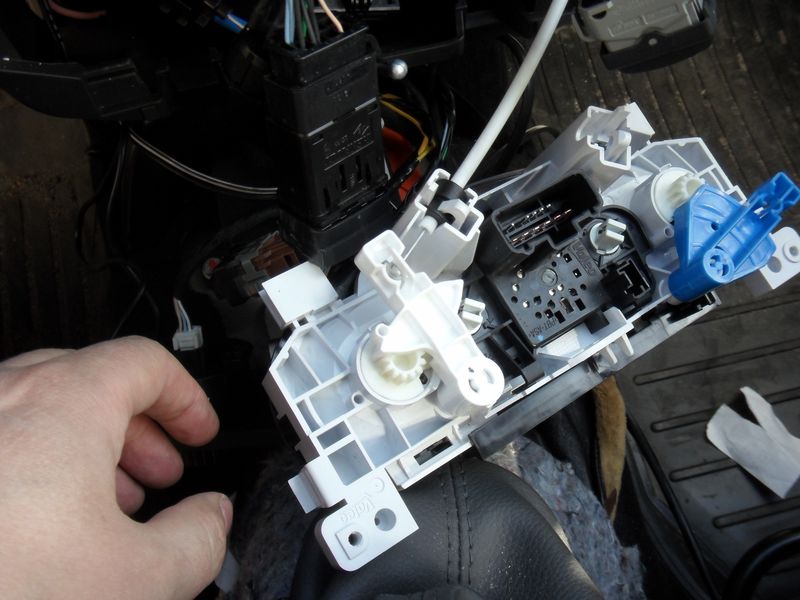

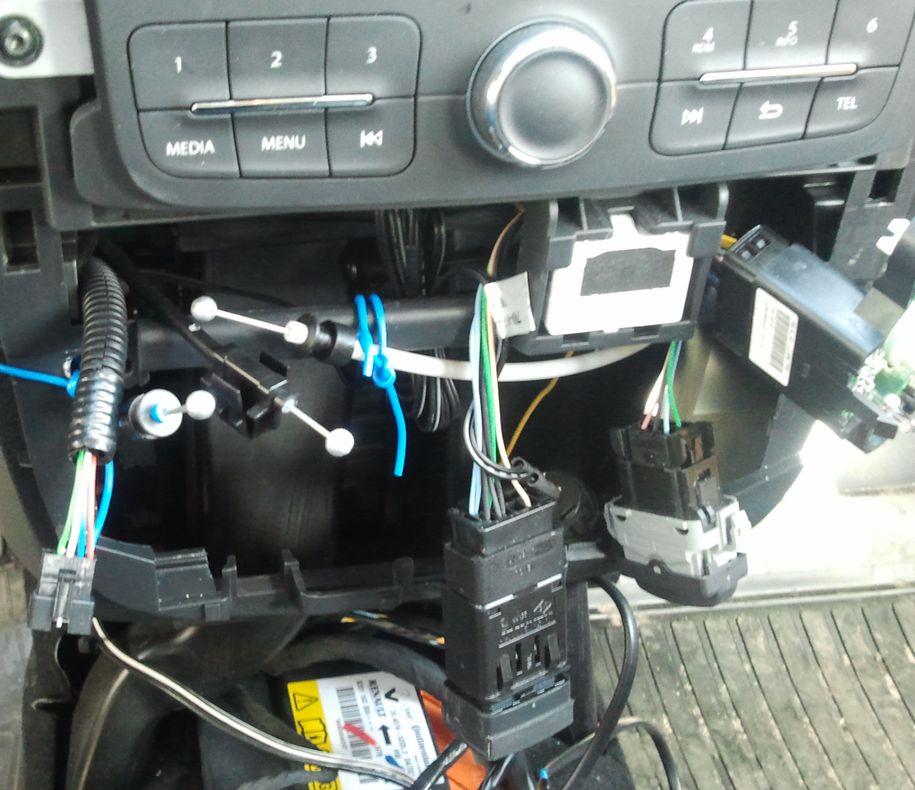

из машины изъял блок управления печкой. весь целиком. на предмет изучения внедрениня механизации:

теперь вентиляцией управлять буду так:

внизу слева дергалка температуры,
верхняя дергалка распределение воздушных потоков,
внизу справа-рециркуляция.
